OPA656正负5V供电时，负电压会降低

另外，再补充一下，用以上电源同时给两个OPA656供电时，负电压降低的更多，在-4.5V左右。

ADM的手册第4页有提到输出电压随负载电流的变化情况。OPA656静态功耗大概在15mA左右，多多少少会让-5V电压掉下去一点。你试试看，用高一点的电源电压，比如5.5V，情况会不会好一点？或者，去Power版问问，TI肯定有类似的芯片。

谢谢专家，就是这个问题。

此外，还有一个问题，我需要用多个光电管构成光电探测阵列，对于每一个光电管都需要用opa656构成互阻抗放大电路（Transimpedance Amplifier）。由于opa656的静态电流比较大，以上电路电源的要求很高。请问TI有没有功耗低一些的FET输入放大器，带宽可以不这么高，其他参数和opa656差不多就行（我的信号频率是几KHz的），而且需要一个正负电压供电的。谢谢！

你评估一下OPA129，带宽1MHz，静态功耗最大1.8mA，Iib自由30fA，支持+/-5V供电。但是输入的offset有2mV，比656大了点。

您好，我现在也是用OPA656对光电信号进行处理，在驱动电流不够大的情况下，负电源的电压也会下降甚至降到0V，所以我想问您是不是正负电源两端的驱动电流没有达到14mA供电电压会下降？

专家，您能帮我推荐一款输出电流比较大（至少能驱动2片以上OPA656）的TI芯片吗，而且电源供电电压不会随负载的电流变化，谢谢！

因为OPA656的电源静态电流比较大，所以-5V电源带负载能力不行就会造成负电源电压下降，我当时用的-5V是通过+5V转换得到的（转换效率不高，因此掉电）。你用一个±5V 1A的电源供电，负电压是不会掉的。

专家，您能帮我推荐一款输出电流比较大（至少能驱动2片以上OPA656）的TI芯片吗，而且电源供电电压不会随负载的电流变化，谢谢！

选择一个较大输出电流（功率）的电源芯片能解决问题，建议你到电源板块发帖寻求版主，获得建议和推荐型号

我也必须得通过电平转换给芯片提供负电源，所以想找一块转换效率高，能稳定点的电源芯片。

好的，谢谢专家。

好的，有什么问题欢迎发帖讨论

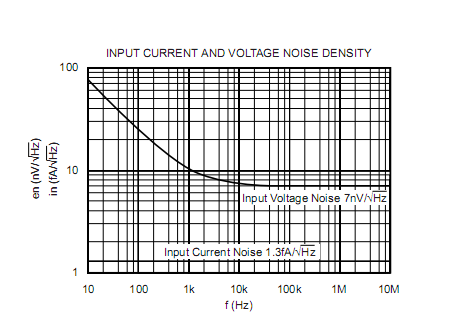

专家您好，这是OPA656手册中频率与噪声密度曲线图，是不是代表了根据曲线的走势，OPA656应该不适合用于处理低频微弱信号吧？这样引入的噪声可能会对微弱信号干扰较大吧？

专家您好，这是OPA656手册上频率与噪声密度的曲线图，从曲线上看出OPA656对低频信号的噪声比较大，我现在这块板处理信号是低频微弱光电信号，这样引入的噪声是不是比较大？

你好，很抱歉没有及时回复到你！

这个运放是属于宽带运放（高速），其在10K往后的噪声表现还是很不错的：

Input Voltage Noise 7nV/√Hz

Input Current Noise 1.3fA/√Hz

但是在低频段，其1/f对于总噪声的贡献还是不小的

其1/f闪烁噪声的频谱曲线以-10dB/十倍频的斜率下降，在低频段会是其1/f闪烁噪声为主导。

选用一些带宽较窄的BJT输入级能得到很高的噪声表现。

你可以通过TINA进行噪声仿真来评估下这个，推荐你看下这篇文章：

http://www.deyisupport.com/blog/b/signalchain/archive/2013/06/18/1-f.aspx

        首先谢谢专家的回答，我这边还有2个问题要咨询下您：

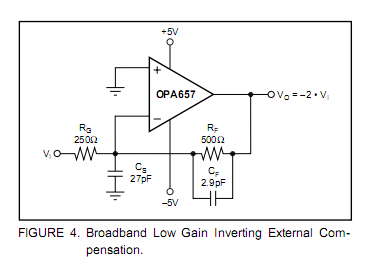

        首先，下面左边第一张是OPA657 低增益补偿电路，第二张反向比例放大， 这两个电路很类似但从手册上看差异还不小。第一张电路具有有什么应用吗，能否直接把它设计成反向比例放大？好像上面RG、RF、CS、CF参数设置要很注意，不然问题会比较多？

        其次，第二张电路中RG和RF能随便取吗？经典电路中只取50Ω和1K, 如果我取RG=5.1K ,RF=100K，这种会有问题吗？我之前有实际搭电路去测发现效果差不多，所以想问下您的之前有试过吗，效果如何？

您好，想请教您几个问题

1、您当初用ADM660将+5v电源转为-5V，+5V电源输出电流比较大容易把芯片烧掉。您电源的输出电流是多大的？您是怎么控制的呢？

2、我用直流电源给ADM660供电，发现电源电压会被拉下来，您是否有碰到这种问题？

1. 我当时的输出电流是20mA左右，ADM660没有被烧掉

2. ADM660的带载能力不强，输出20mA电压就会掉。后来我转-5V不用这个芯片，直接用DC/DC模块转的-5V
