最近照着芯片资料分别做了OPA657和VCA821两款放大器，但是都出现频带出现尖峰，当频率100K到15M就出现增益增加的情况，波动大概有1DB，15M后就开始衰减。这是PCB布局的问题吗？
关于放大器的频带尖峰！
Luky_su 提问时间: 2023-08-29 20:19:27 / 已解决6个回答
Carter Liu 回答时间: 2023-08-29 20:43:37很多运放的频率响应曲线都会有peaking，PCB布局不合理会引起频率响应的peaking提前

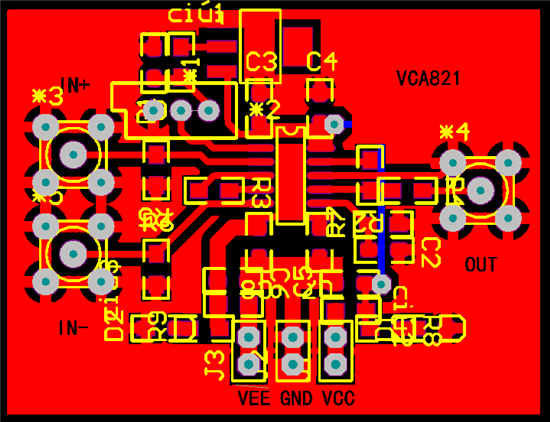

Luky_su 回答时间: 2023-08-29 21:04:18 原来是这样啊。那劳烦你帮我看下我画的PCB有哪些不足。我是按照TI提供的样板图画的。
- Carter Liu 回答时间: 2023-08-29 21:35:26
对于高速运放，我们建议使用多层板、小封装器件。中间地层可以有效地降低回路阻抗、屏蔽EMI。反馈电阻建议使用0603封装，更适合该运放的布线，反馈电阻另外电源滤波建议使用电感+电容，正负电源之间使用X2Y型电容消除差模和共模电源干扰
- Luky_su 回答时间: 2023-08-29 21:56:29
现在我们实验室的资源有限，电阻目前只有0805封装的。而且最多才是双面板。在这样的情况下，怎么才能做到最好呢？电源我使用了铁氧化磁珠+0805的电容104，正负电源之间的X2Y型电容是什么？
- Carter Liu 回答时间: 2023-08-29 22:24:41
做好电源滤波和退耦，电源线与地线靠近走线，去耦电容紧靠电源引脚。反馈走线尽量短，反馈电阻尽量靠近引脚，不要害怕靠的太近的报错信息，直接忽略就行。X2Y电容是一种三脚电容，你百度一下就知道。
- Luky_su 回答时间: 2023-08-29 22:53:15
电源的退耦电容和引脚的去耦电容都是用0805封的104吗？
