根据OP07C的datasheet的第五页，此运放的偏置电压是典型是60uV，我使用TINA仿真的结果如下图
发现输入是0的时候，这个偏置电压比datasheet上面的大很多啊？这个是为什么呢？
OP07C的偏置电压、偏置电流问题
anvy178 提问时间: 2023-08-30 16:51:15 / 已解决
如需获得 13个回答
KW X 回答时间: 2023-08-30 17:17:15亲；因OP07是双电源放大器，你给它设置的是单电源，所以；超出了数据表范围。
- anvy178 回答时间: 2023-08-30 17:36:39
谢谢回答 ，是我的原因，仿真图给的是双电源供电的 只不过是给蓝色的的数字给盖住了，用的是电池电源。
Carter Liu 回答时间: 2023-08-30 18:09:37请注意数据手册上的测试条件VCC± = ±15 V
- anvy178 回答时间: 2023-08-30 18:40:01
这个测试偏置电压还跟供电的电源范围有关？如果是这样的话 供电的范围越大，偏置电压就越小了？
还有问下，测试偏置电压，我这样子设计电路对否？请指教一二
- Carter Liu 回答时间: 2023-08-30 19:00:31

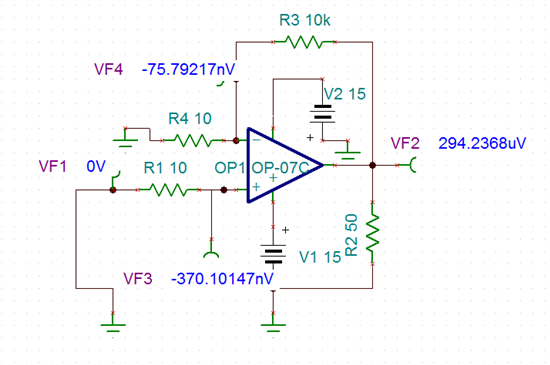

数据手册上的值都是在规定条件下测出来的，Vio确实是跟供电电源电压有关系的。测Vio不是这样测的.可以使用10欧和10k接成1000倍放大，得到输出电压除以1000就是vio
- anvy178 回答时间: 2023-08-30 19:28:10
按照我搭的那个电路 我把供电电源改为正负15V了，发现偏置电压只是跟现在的相差0.1uV
相对来说 影响不大！ 我按照你的思路搭个电路测试一下 看看 稍晚上图
anvy178 回答时间: 2023-08-30 19:51:58 按照你所示的要求 这样子的话 输出电压是294uV左右 ，再除1000的话 ，那它的偏置电压不才是0.29uV吗？
跟手册的参数也是差很远啊 ，现在我的供电电源是正负15V了
- Carter Liu 回答时间: 2023-08-30 20:19:37
这个图用来测Vio是可以的。出现这种情况我认为是该spice模型中vio的参数设置小了，这种情况是有的
anvy178 回答时间: 2023-08-30 20:44:42 tina中怎么修改Vio这个值啊？双击这个元件 ，点参数，出来的下面这个图。 不能修改参数呢
- Carter Liu 回答时间: 2023-08-30 21:09:36
运放的自身参数是不能修改的，你如果觉得有疑问，可以申请样片，搭这样的电路测试一下，很容易测出来的
- anvy178 回答时间: 2023-08-30 21:34:52
这样的测试 方式 会不会有偏置电流的量在里面呢？就是流过R4 或者R1的偏置电流
- Carter Liu 回答时间: 2023-08-30 21:56:39
会有，比如R1对输出电压引起的影响是Ib*R1*Gain.由于R4||R3比较小了，一般我们不用R1进行补偿，IN+直接接地。
- anvy178 回答时间: 2023-08-30 22:18:59
哦 明白 申请个样片搭个电路看看 感谢你的回答
