运放的带宽与运放的单位增益带宽 是同一个概念吗？
运放的带宽与运放的单位增益带宽关系
anvy178 提问时间: 2023-08-30 12:00:54 / 已解决 Other Parts Discussed in Thread: OPA354
3个回答
- anvy178 回答时间: 2023-08-30 12:30:23
太简单了吗？没有师傅回答
Jason(FAE) Liu 回答时间: 2023-08-30 13:01:42 亲：
带宽一般用增益带宽积G*BW表示。单位增益带宽就是增益为1时的带宽。
从运放的开环波特图上可以看出，运放的开环增益曲线在很宽范围类都以-20dB衰减，也就是增益带宽积不变。增益大，带宽小，反之亦然。

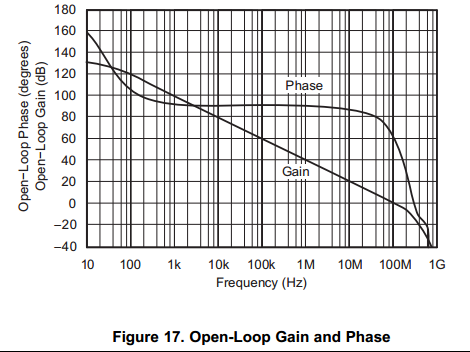

请参看下图(截图来着opa354 datasheet)：
谢谢！
- anvy178 回答时间: 2023-08-30 13:19:16
明白
