购买OPA657设计光电转换电路，前置应用参考电路，效果不是很好。如何改善呢？
OPA657设计光电转换电路
Chinese Wu 提问时间: 2023-09-10 13:00:36 / 已解决
如需获得 13个回答
answer 回答时间: 2023-09-10 13:27:53能给出光电二极管的型号吗
- Chinese Wu 回答时间: 2023-09-10 13:56:05
采用光电二极管是日本滨松S6968，备选BPW21
- Liu Liang1 回答时间: 2023-09-10 14:25:56

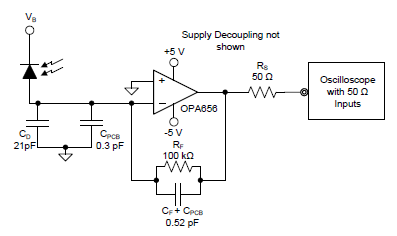

查了一下S6968的pdf，它的偏置电压加到12V时，结电容达到30pf。按照你给的图，跨阻取100K，电容取10u，仿真了一下，系统3db带宽1K Hz都不到。把电容换成0.1p，3db能达到10多M Hz。
- Chinese Wu 回答时间: 2023-09-10 14:48:16
你好·，刚刚的图形有点问题。用的是跨阻100K，电容是10PF。准备用您说的0.1PF试一下。想问一下，您用的仿真软件是哪一款？如何测试3DB带宽？
- answer 回答时间: 2023-09-10 15:08:13
可以使用Tina仿真
下载链接：http://www.ti.com.cn/tool/cn/TINA-TI?keyMatch=tina&tisearch=Search-CN-Everything
- Chinese Wu 回答时间: 2023-09-10 15:32:23
谢谢，请问OPA657当作均衡电路时怎么使用，有实例吗？TINA软件使用说明有吗？
- Liu Liang1 回答时间: 2023-09-10 15:51:58
这里有一份TINA中文版说明。
user4798229 回答时间: 2023-09-10 16:08:38- Chinese Wu 回答时间: 2023-09-10 16:39:46
我用的是和你相似的图，你的Va电压是多少，我用的是12V，出来效果和你相似，我采用了两级运放。
- Chinese Wu 回答时间: 2023-09-10 17:11:38
我在用OPA657作为光电转换的前置点电路的同时，也用OPA657搭了一个功率放大器，我看示例中并没有特别的备注，需要注意什么。除了加去耦电容
- Chinese Wu 回答时间: 2023-09-10 17:32:30
你好，昨晚打板测试，电容用的是10PF，但是还是没有信号输出。请问，原因可能是哪方面呢？另外，可以教我如何用tina仿真3DB时的带宽吗？
zhen xu2 回答时间: 2023-09-10 17:57:13你好，我推荐你可以使用我们开发的光电diode探测器 64 通道(代替hamamastu)，还有闪烁晶体，以及配合我们的64 通道MUX，现在一直在工业CT上使用。如果需要资料，你可以找我：QQ417468 510
- Chinese Wu 回答时间: 2023-09-10 18:24:41
谢谢。我现在做的工程，光敏二极管可以满足需求，只是与OPA657搭配使用时，没有预期的效果，甚至出不来信号。找不到原因所在。OPA657的datasheet说明应该可以满足需求，希望给一些实际解决问题的意见，谢谢。
