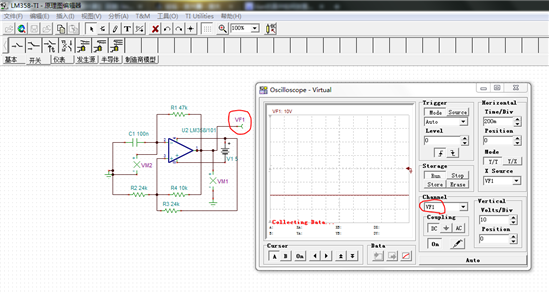

为什么示波器没有波形显示，我调节分辨率也没有，应该有方波出现啊，这个是什么原因
lm358做方波发生电路，然后用TIAN仿真
user4102448 提问时间: 2023-09-16 17:51:34 / 已解决
如需获得 5个回答
answer 回答时间: 2023-09-16 18:11:09在运放的输出1脚添加一个电压节点，然后在示波器中选择这个节点即可
Kailyn Chen 回答时间: 2023-09-16 18:43:23 没有问题，您调节一下示波器的Horizonal time/Div,波形就出来了。
user4102448 回答时间: 2023-09-16 19:00:57 放了一个VF,然后示波器通道也是VF，但还是没有波形输出，示波器中有一个20V刻度的红线，不知道什么意思
- user4102448 回答时间: 2023-09-16 19:19:37
初次使用不是很熟悉，非常感谢！
- user4102448 回答时间: 2023-09-16 19:41:35
这个仿真软件是从原理上仿真然后得到的结果和实际相差很大吗？还是和实际差别不是很大
我这个方波的周期的计算公式 T=2R1C1㏑( 1+2[(R1R2+R2R3)/R1R3] )是不是错误的，如果是的话正确该怎样计算，请不吝赐教，非常感谢！
