INA116

还有就是有的电路的INA116的REF端接2.048的基准电压，有什么作用，帮忙解答一下！ 我的电路的PH电极是直接接在INA116的IN-和IN+上，不知道此接法有没有错误。

Hi Caesar,

目前我想到两种解决办法解决你的问题。

1. 将电极电压高的一端接到IN+，将电极电压低的一端接到IN-，这样会得到一个正输出电压；

2. 如果按原来的方案，则可以在仪表放大器后接一级反相放大电路，将负电压反相放大为正电压。

Hi Caesar，

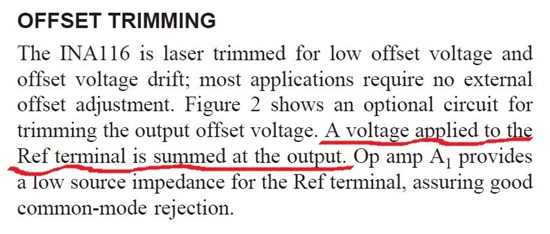

在INA116 Datasheet 有提到，在REF接电压源会增加到输出电压端。

但是PH值变化时，PH电极的电压也会有所变化，PH值为7时输出为0V，PH值为4时输出为+0.413V，PH值为10时输出为-0.413V，我的电路是固定不变的，但是输入电压值会随着检测到的pH值的变化而变化，那么我的输出也会存在有负值。

Hi Caesar，

这种情况下可以在REF添加参考电压，使输出电压都为正，使用AD进行采集；然后在控制器内部进行数据变换，求出不同电压下对应的PH值。

还有就是对于INA116的Guard-和Guard+这两个引脚是怎么处理的，帮忙解答一下。

这个guard ring是预防其他漏电流，比如PCB 漏电流进入输入端做的保护，需要连接到低阻抗源，比如GND或者reference voltage。
