OPA690应用问题

avatar user4102448 提问时间: 2023-09-16 17:27:38 / 已解决
Other Parts Discussed in Thread: OPA690

OPA690做了一个方波发生电路,运放的8脚DIS和7脚5V电源相连,用TIAN仿真不出波形,反复调节示波器的Horizonal time/Div没有波形出现,放弃仿真,直接用万用板焊接了一个实物, 参数和图上一致,用示波器测试依旧没有方波波形,是不是OPA690这类高带宽,高压摆率的运放不适合用来做波形发生电路,还是我的电路有问题


如需获得 OPA690 等器件的更多信息,请点击链接或 点击此处 联系在线客服!

3个回答
  • avatar Kailyn Chen
    回答时间: 2023-09-16 17:48:52

    电源接的不对呢,仿真可以。不知您实际焊接的时候电源接法是否也没问题。

  • avatar user4102448
    回答时间: 2023-09-16 18:12:18

    实际焊接的时候,我是单电源供电,VCC=DISBAR=5V   VEE你这里给的是-5V,实际我仿真和实物都是接地的,不能单电源供电吗?我非常希望单电源供电

  • avatar user4102448
    回答时间: 2023-09-16 18:40:52

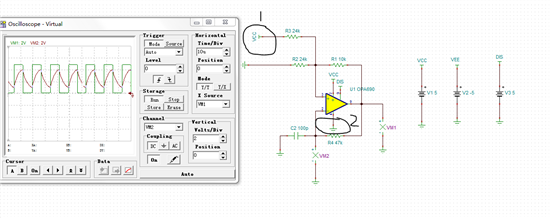

    仿真里面设置单电源可以的,但是运放的同相端不能接地,我给了一个5V的仿真会有波形

    我想知道的是,按照方波发生电路典型接法,图上1的地方接地,应该也会有方波输出,但是实际上却没有,这是什么原因
