这里输入10pA电流，为什么输出是37.5pV的电压，基本没有放大，只是I-V转换。请问是哪里出问题了。
用OPA129设计的跨阻放大器仿真失败不知道哪里出问题
user5203075 提问时间: 2023-09-22 15:25:12 / 已解决 Other Parts Discussed in Thread: INA116, INA166, LMC6001, LMP7721,
如需获得 7个回答
Ricardo Li 回答时间: 2023-09-22 15:57:15 反馈电阻并联的电容是很有必要的，手册上10G Ohms推荐的并联电容是1pF左右。

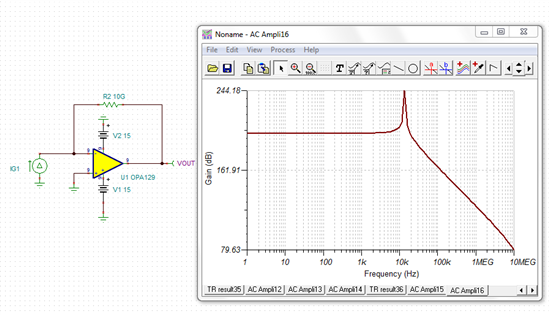

下面是我做的仿真，没有并联电容时，这个电路有很大的过冲，达到44dB。
下面是并联1pF的电容，这时候的带宽只有15Hz。
下面是并联100fF的电容，这时候的带宽有150Hz。
下面是并联1pF电容，5Hz，20pA pp，10pA直流偏置的信号输出。
- Kailyn Chen 回答时间: 2023-09-22 16:28:56
楼主是用什么仿真的，即使没有加补偿电容，但也应该能实现Vout=Iin*Rf的换算。
user5203075 回答时间: 2023-09-22 16:56:13 谢谢解答，我用的是multisim，怀疑是不是元件模型出问题了，不清楚如何解决。
user5203075 回答时间: 2023-09-22 17:25:09 设计的一个用于扫描隧道显微镜的前置放大器，实现I-V转化，需要的增益是10^8 V/A。并且要求低噪声，我原本用的是OPA129，请问还有更适合用的芯片吗，INA116如何？
Ricardo Li 回答时间: 2023-09-22 17:45:28INA166的反馈电阻是内部固定的，不能用于I-V应用。放大pA级电流信号的话，可以看下LMP7721、LMC6001，OPA129其实也是没问题的。
对于微弱信号的放大，电路板的杂散电容和跨电阻上的泄漏电流是需要小心处理的，否则会造成很大的输出误差。
- user5203075 回答时间: 2023-09-22 18:12:56
你好，请问你用的是什么仿真软件？
- Ricardo Li 回答时间: 2023-09-22 18:45:32
Tina-TI
http://www.ti.com/tool/TINA-TI?keyMatch=tina&tisearch=Search-EN
