THS3091 能放大脉宽12ns，频率2.24MHz的脉冲信号，为什么不能放大脉宽500ns，频率5kHz的方波信号？
user5305431 提问时间: 2023-09-29 17:51:40 / 已解决
如需获得 12个回答
- user5305431 回答时间: 2023-09-28 19:16:26
第一幅图是脉宽500ns，频率5kHz的初始方波信号

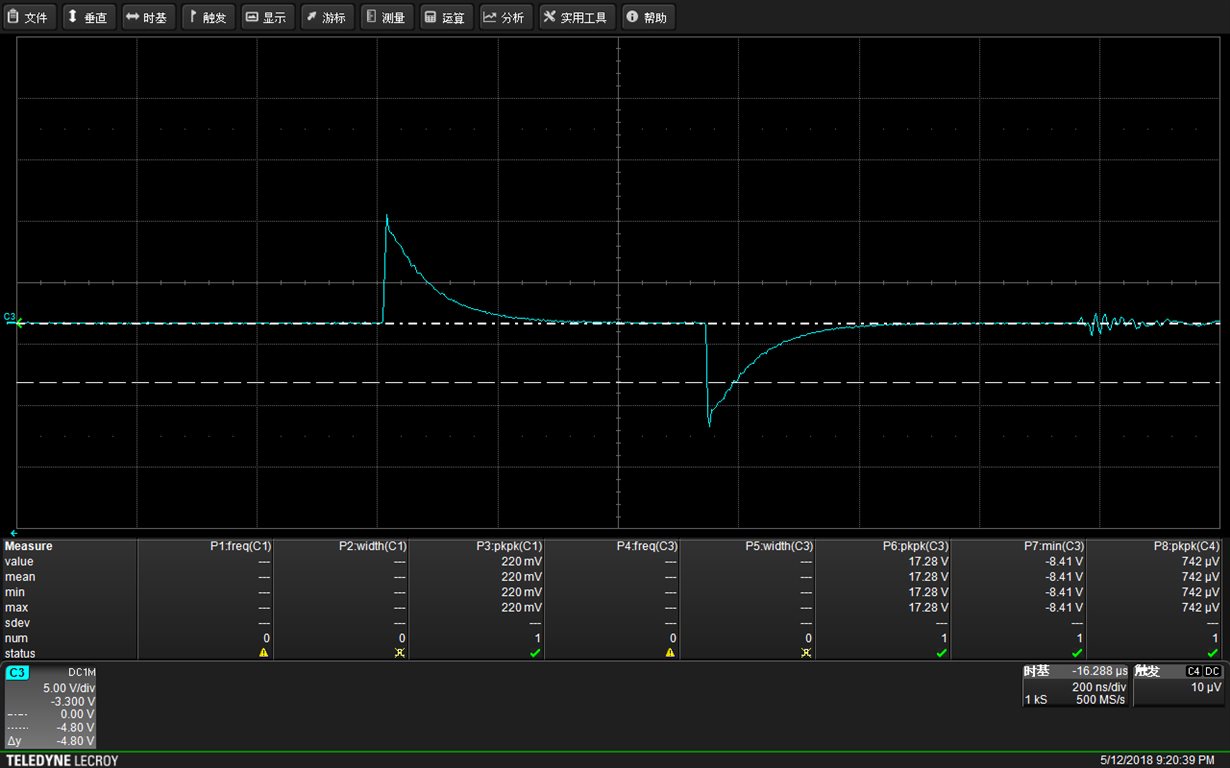

第二幅图是方波信号加载在THS3091放大模块的输入端，放大模块还没开始工作的图
user5305431 回答时间: 2023-09-28 19:41:31
Harson 回答时间: 2023-09-28 20:02:34检查一下是不是输入或者输出有交流耦合了，交流耦合相当于高通滤波器，所以低频的信号反而不能正确放大。
- user5305431 回答时间: 2023-09-28 20:23:04
没有交流耦合，就是很奇怪，高频窄脉宽信号能放大，低频宽脉宽信号反而不能放大。是不是因为信号的脉宽太宽所以不能放大？
- Will Wang47 回答时间: 2023-09-28 20:46:30
电路图和PCB方便贴上来一下嘛？
- user5305431 回答时间: 2023-09-28 21:18:33
www.ti.com/.../tida-00023
放大模块我就是按照这个原理图,pcb一模一样打板的
- Kailyn Chen 回答时间: 2023-09-28 21:42:32
我们考虑运放带宽，主要考虑输入信号脉冲的上升时间和下降时间，换算关系式为F=0.35/Tr(ns),也就是说，如果脉冲的上升/下降时间为1ns，那么信号带宽至少需要350Mhz。
所以如果脉冲宽度变宽，看下脉冲的上升时间，根据上升时间计算下带宽，然后根据增益，看下需要运放的增益带宽积是否够用。
- user5305431 回答时间: 2023-09-28 22:07:37
谢谢您的指导！
TI 管理员 回答时间: 2023-09-28 22:27:23
KW X 回答时间: 2023-09-28 22:44:57亲；加大输入串联电容即可。
任何信号都是不同频率的正弦波合成的。脉冲越宽，对应的合成的低频成分越多。
输入串联RC有阻低频通高频效果。（电容阻抗与频率成反比例关系），不改RC只降频，就会因RC效应而损失掉低频成分。于是；就发生了不好好放大现象。
同理；只要增大C，让更多低频信号通过，就没这个问题了。
