我将DABP改造为单电源供电，焊完之后调试，发现它在18MHz左右发生震荡了。运放为LMH6643,电阻为1%精度，电容为10%精度。不知道是不是因为电容匹配度不高导致发生震荡？
采用LMH6643搭建的DABP滤波器发生震荡
Weikang Wu 提问时间: 2023-09-30 13:29:55 / 未解决
如需获得 7个回答
Mickey Zhang 回答时间: 2023-09-30 13:55:33 有震荡时候的波特图吗？

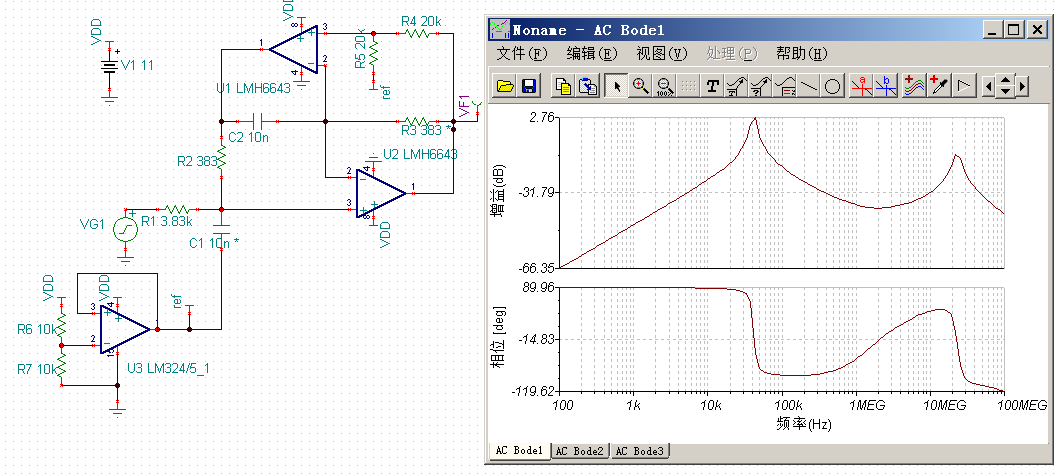

Weikang Wu 回答时间: 2023-09-30 14:24:40 不知道你说的“震荡时候的波特图”是波形图的手误还是波特图，这是采用TINA分析的结果，幅频特性曲线有2个峰值，第一个峰值位于40kHz左右，是设计值，第二个峰值23MHz左右不知道为何会出现。

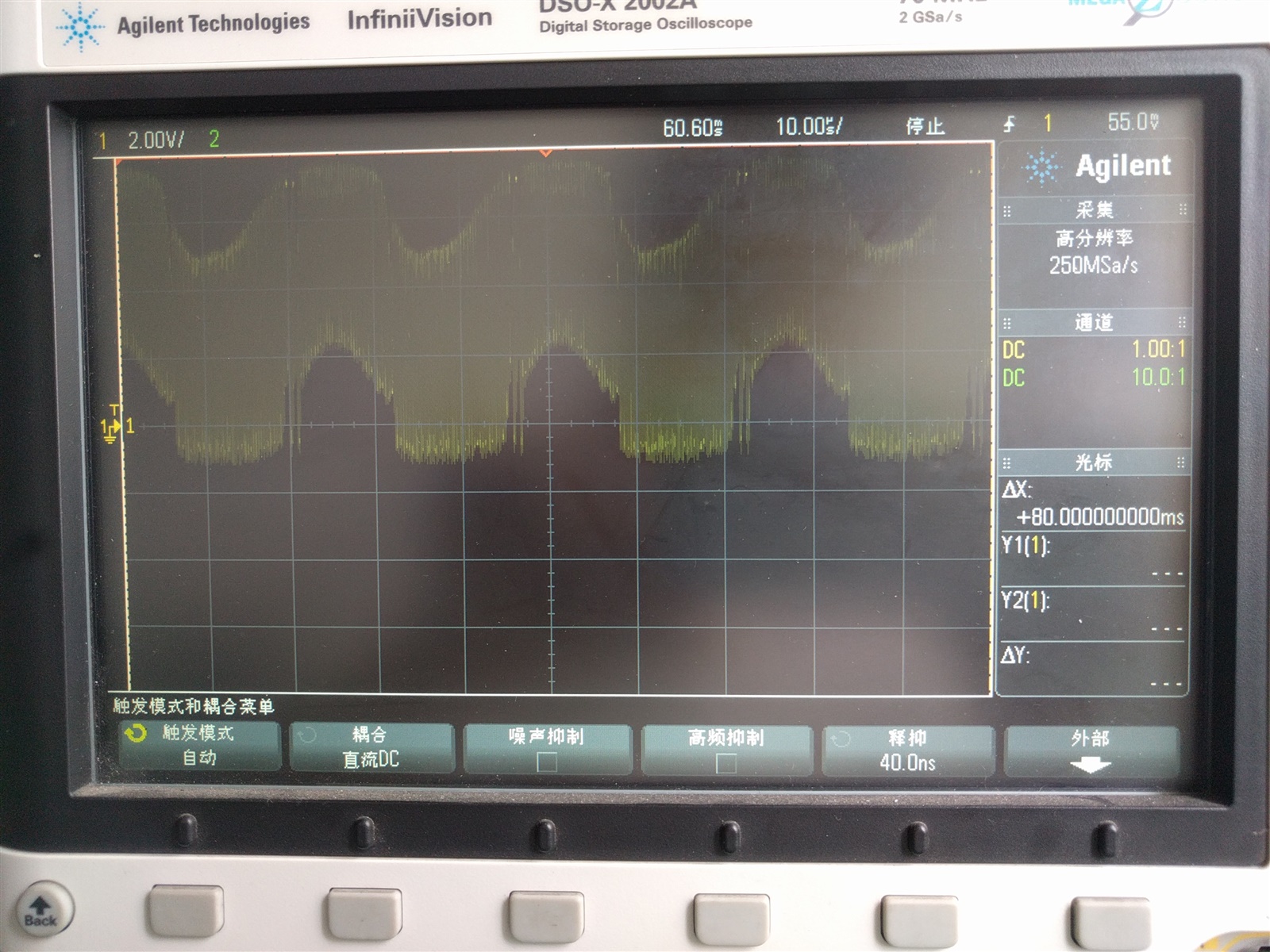

实际波形如下图：
- Mickey Zhang 回答时间: 2023-09-30 14:53:03
是否可以上传您的TINA电路？您的输入信号是什么？
KW X 回答时间: 2023-09-30 15:13:55亲；在输出和负反馈端并个负反馈电容即可。
Weikang Wu 回答时间: 2023-09-30 15:42:51 第一次上传的TINA电路没成功。重新发一下。
- Mickey Zhang 回答时间: 2023-09-30 16:10:30
能否重新上传您的TINA电路文件？我想知道您的输入信号的幅度和频率。
- Weikang Wu 回答时间: 2023-09-30 16:33:01
Dual Amplifier Bandpass Filter Using LMH6643 DABP-LMH6643.TSC
