請問各位前輩：

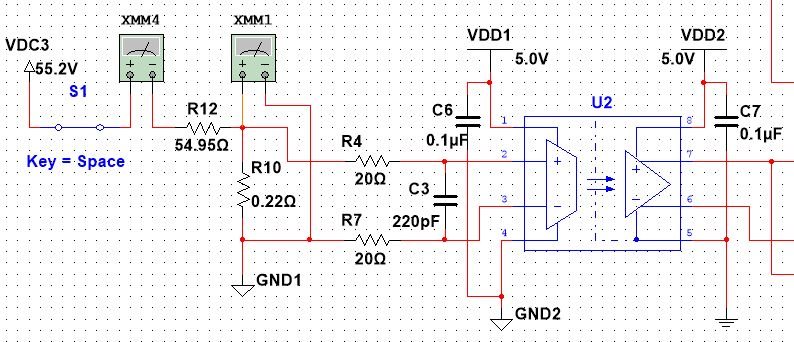

小弟使用AMC1200做0-1A之間的電流量測,目前負載架構設計為低測量測且運作正常(如第一張圖),
但不知是否可以將負載架構修改為高測量測(如第二張圖).
因為我看AMC1200在做電流感測時,大部分負載應用架構好像為低測量測居多,關於這一點請前輩們指教一下小弟,感謝！
備註：R12為負載阻抗.
請問AMC1200在做電流量測是否可以設計在高測量測?
user5871112 提问时间: 2023-10-02 09:20:20 / 已解决
如需获得 5个回答
user5871112 回答时间: 2023-10-02 09:38:38 請問各位前輩：
小弟使用AMC1200做0-1A之間的電流量測,目前負載架構設計為低側量測且運作正常(如第一張圖),
但不知是否可以將負載架構修改為高側量測(如第二張圖).
因為我看AMC1200在做電流感測時,大部分負載量測架構好像為低側量測居多,關於這一點請前輩們指教一下小弟,感謝！
備註：R12為負載阻抗.
- Kailyn Chen 回答时间: 2023-10-02 09:57:07
可以，高端电流检测Vcm=Vbus，因此共模电压范围要包含电源轨才行，而AMC1200
的输入共模电压范围为-0.16V~VDD1。包含了电压轨，因此可以用做高端电流检测。
- user5871112 回答时间: 2023-10-02 10:29:21
Kailyn：
您好～感謝您的解說,因小弟剛接觸電流感測這一塊有些地方還不太熟悉,想再請教一下,您指的電壓軌為何?...
再來是因為輸入共模電壓範圍為0.16V-VDD1,那輸入電壓(圖中VDC3)是否就不能超過VDD1...
關於這一點在麻煩指教一下,感謝！
KW X 回答时间: 2023-10-02 11:00:07亲；AMC1200是隔离电压测量。所以；无论高侧还是低侧，都可以。甚至半截位置也能用。
关键是一次的5V需要独立的隔离5V供电。一次5V的地与被测信号的0电压相接。如你电路里的R10输出位置；就需要和GND2连接。
user5871112 回答时间: 2023-10-02 11:20:04 XP前輩：

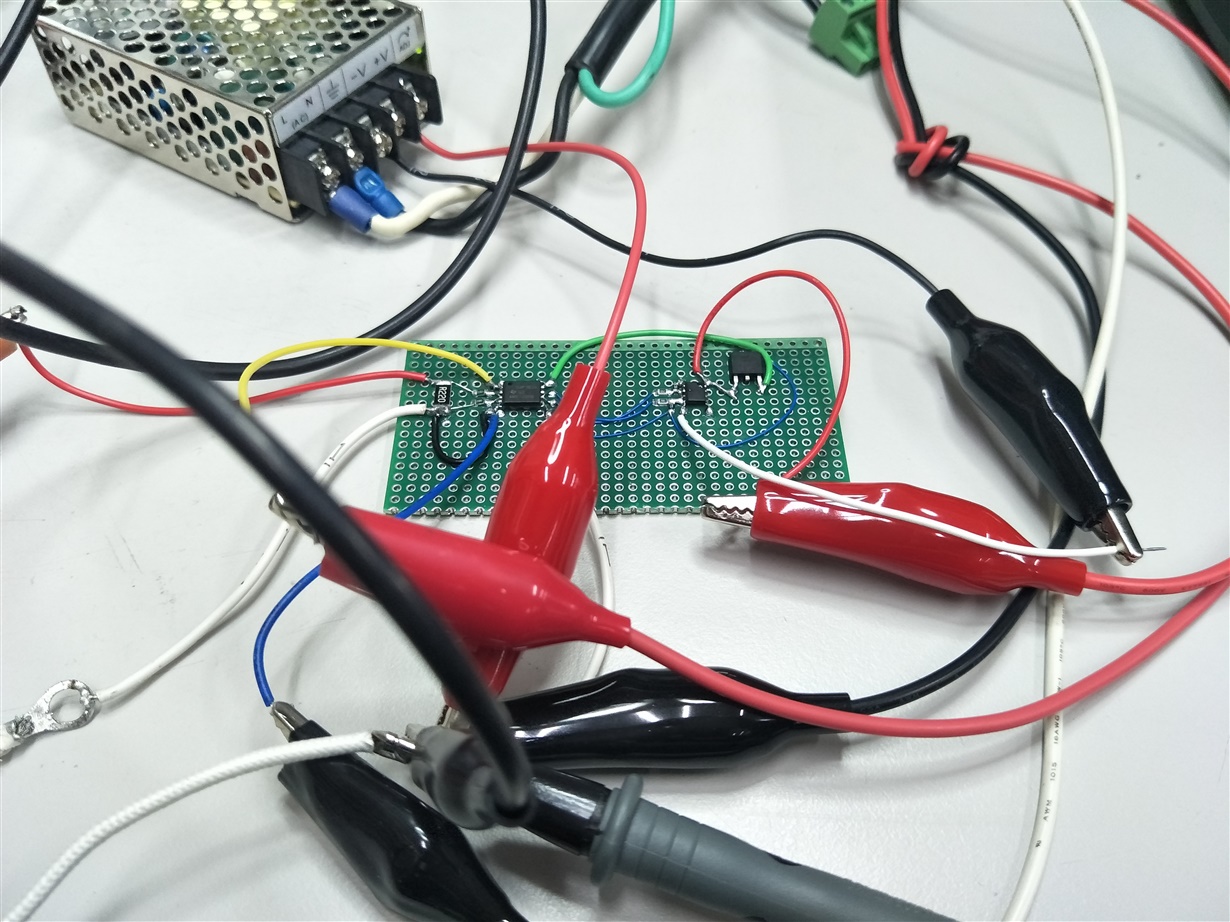

您好,感謝您的回覆解說,我依照您所說的迴路部分,焊了一塊實驗板確認,基本上沒問題了...
流過R10實際電流約0.916A,實測R10感測電壓為0.215V,實測Output Vcm為1.626V(理論值1.612V),已經符合我二級放大的需求數據,且精度比我所期望的3%還高...
小弟先在此感謝XP及Kailyn兩位前輩的熱心協助！
