shoulong wang1 提问时间: 2023-10-06 17:09:33 / 已解决MOS开断过程几百ns，想观测这期间的相电流变化情况。这对放大器的带宽提出了什么样的要求？100M够吗？
永磁同步电机，额定电流3.68A，相电阻200毫欧左右。在电机相线上串了5毫欧的采样电阻，那其两端电压在20mV左右，最大50mV左右。母线电压24V，所以放大器的共模输入电压差不多得30V以上吧？共模抑制比CMRR应该得超过10000：1吧？
请问有哪款放大器能够满足上述要求呢？自己找了好久也没有找到，看到一款INA240适用于电机Inline Sensing的信号放大，但是它的带宽只有400KHz，有点低了。
除此之外还有可能存在什么办法可以观测到几百ns内的相电流变化呢？
之前有考虑过用电流探头，但是泰克官网上电流探头的插入阻抗在1MHz的时候最少都得36毫欧，相对于200毫欧的相电阻不可忽略了。并且它随着频率的不同还不一样，这种电流探头应该不合适了吧？
还有考虑过差分探头，但泰克官网上差分探头在1MHz时CMRR只有1000：1左右，也是达不到需求。
还有其他方式吗？
Amy Luo 回答时间: 2023-10-06 17:40:08 您好，
Current Sensing with <1-us Settling for 1-, 2- & 3-Shunt FOC in 3-Phase Inverter Reference Design：www.ti.com/.../tiducy7.pdf

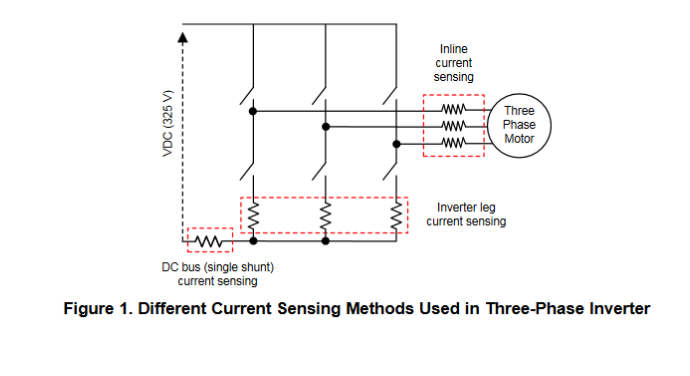

这边文档里列了3中检测电流的方法，看下是否有符合您要求的：
shoulong wang1 回答时间: 2023-10-06 18:00:05已经确定用Inline current sensing的方式。
我看了这个pdf，它主要用的是INA303放大器。不过这款放大器只能完整复现100KHz的信号，这不能够真实的传递出几百ns以内的波形变化（大概400ns变化10mV）吧？并且它的CMRR在1MHz的时候只有60dB左右，对高频差分信号的共模输入抑制也有点不够。
有没有能够同时满足10M带宽左右/25V左右共模输入电压/100dB左右的CMRR的放大器呢？或者应对这种输入信号的解决方案？
KW X 回答时间: 2023-10-06 18:17:28建议用示波器的霍尔电流探头吧。
shoulong wang1 回答时间: 2023-10-06 18:41:27霍尔电流探头最快也就到us级吧？慢了
KW X 回答时间: 2023-10-06 19:08:22？以为市场上的几十块的东东？
建议查下TCP0030A 霍尔电流探头。纳秒级。。。示波器配用。。。
shoulong wang1 回答时间: 2023-10-06 19:41:31这种就不是霍尔的了，最起码高频电流测量是基于变压器原理了。
泰克的电流探头我都看过，它对被测线路有插入阻抗的影响，并且插入阻抗随着频率的不同还会发生变化，在1MHz时最小36毫欧，对200毫欧的相电阻而言会造成影响了。这个我提问的时候都说过了。
KW X 回答时间: 2023-10-06 19:59:28200mohm是啥东东？呵呵！
除非你家电机没导线，即便10厘米长悬空超导线，1M阻抗都超200mohm了！！！！
shoulong wang1 回答时间: 2023-10-06 20:23:27也是。虽然高频时电流探头插入阻抗大了，但我高频时导线阻抗也大了，这个插入阻抗还是可以忽略不计的哈！
谢谢
