大家好，现在问题是这样的，一个幅值为正负12V, 频率为10KHz的双极方波经过电压跟随器后信号波形发生改变，方波信号的前后沿均变缓，在正电压部分幅值下降到非常小。电压跟随器采用LM158芯片构成，接地电阻试过10K以及不接电阻，不接地都试过。但是输出波形还是由方波变成了三角波。请问这是什么原因呢？ LM158的带宽足够大：Unity-Gain Bandwidth of 1.2 MHz（运算放大器接的是正负电源）
谢谢
电压跟随器电路图
电压跟随器输出信号（输入信号为方波）
lm158做电压跟随器 信号失真
user5994204 提问时间: 2023-10-06 16:57:21 / 已解决
如需获得 4个回答
KW X 回答时间: 2023-10-06 17:21:20LM158是一款低速放大器，受输出压摆率的限制，方波变成了三角波。如果换成OPA37等45M以上运放，基本就可以实现方波放大了。
Amy Luo 回答时间: 2023-10-06 17:45:30您好，
LM158运放±5V供电，输入±12V信号是不满足输入信号范围的，并且LM158也不是轨至轨输出运放。LM158的SR是0.5V/us，如果增益是1，输出±12V，压摆率SR=24V*2*π*10KHZ/106次幂=1.508V/us，压摆率也不满足要求。

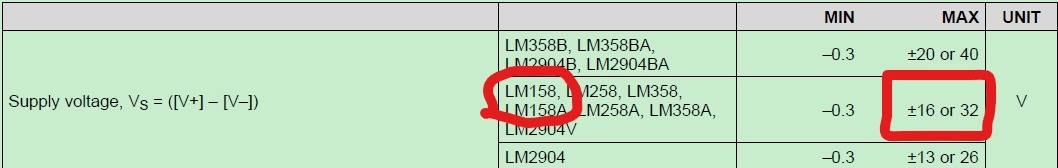

user5994204 回答时间: 2023-10-06 18:03:04 您好，首先感谢您的解答。 还想请问一下，LM158双电源供电只能±5V供电吗？芯片数据手册的供电电压的范围更高（见下图1）。 LM158芯片数据手册的压摆率为0.5（见下图2），和芯片说明为0.3（见下图3）不一样。那么看其他芯片的时候应该以哪个为准呢。 谢谢！
- Amy Luo 回答时间: 2023-10-06 18:24:40
不好意思，我说的是：LM158运放在±5V供电时，输入±12V信号是不满足输入信号范围的。如数据手册所示，LM158双电源供电范围是最大为±16V； LM158压摆率B Version是0.5V/us，A Version是0.3V/us，这两种压摆率都不满足单位增益时输出±12V幅值的要求。
