图1 是电路原理图
图2 是 DC 扫描参数配置
图3 是输出v+ -v- 的仿真图

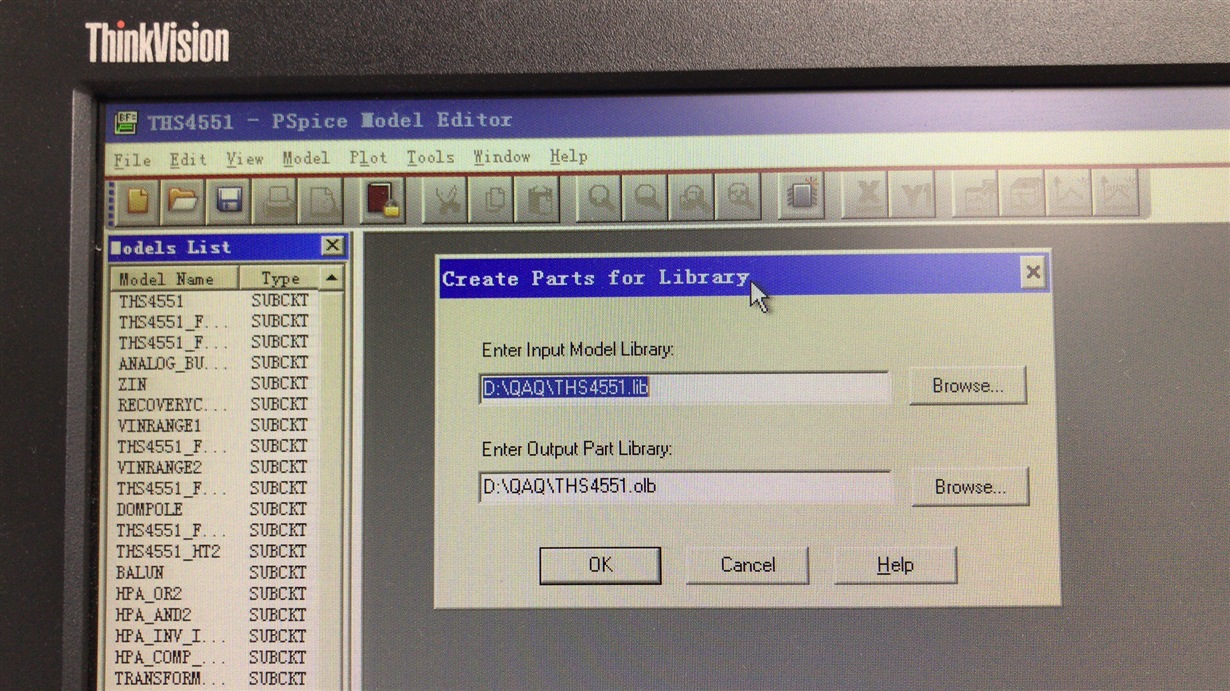

图4 是从.lib 转换成.olb的过程
我们的问题是： 理论上输入信号是线性 ,DC扫描，输出也是线性的，为什么我们的输出不是线性的？
运放THS4551 理论上输入是线性的，DC扫描，输出也是线性的，为什么我们的输出不是线性的？是哪里存在问题吗？请帮忙解决，谢谢
user6017539 提问时间: 2023-10-07 20:22:25 / 已解决
如需获得 6个回答
Amy Luo 回答时间: 2023-10-07 20:40:11您好，
图片需要以附件的形式上传才能显示，现在图1-4都没有显示。
user6017539 回答时间: 2023-10-07 20:57:34 - user6017539 回答时间: 2023-10-07 21:29:15
已经重新发了一个带图片的，麻烦帮忙看一下，谢谢
user6017539 回答时间: 2023-10-07 21:47:55 - Amy Luo 回答时间: 2023-10-07 22:16:51
您好，
您输入的信号范围是-17.25~+17.25mA，加在435Ω电阻，形成的电压是-7.5V~+7.5V，THS4551是单电源5V供电，支持的信号范围是-0.2V~+3.9V，因此超过这个范围的信号就不再是线性的了。
- user6017539 回答时间: 2023-10-07 22:44:08
已经解决，谢谢!!!
