THS3001和两片BUF634级联的电流反馈功率放大器
要求是输入电压2.8V但是输入超过0.3V就失真了
为什么用THS3001和BUF634级联后输入电压超过300mV就失真了
user6031029 提问时间: 2023-10-07 14:11:56 / 已解决
如需获得 13个回答
Amy Luo 回答时间: 2023-10-07 14:42:53您好，
可以把电路图分享出来吗，以方便大家更好的分析问题。
- user6031029 回答时间: 2023-10-07 15:06:08
Doc1.docx不会传图片， 电路图在文件里 麻烦了
- Amy Luo 回答时间: 2023-10-07 15:29:56
- user6031029 回答时间: 2023-10-07 15:53:55
- user6031029 回答时间: 2023-10-07 16:26:53
功率放大电路
功率放大电路由电流反馈型运放THS3001HV和高速电流缓冲器BUF634构成，
THS3001HV
和BUF634均可±18V供电，
能够满足题目高输出电压的要求。
THS3001HV为电流反馈型运放，
具有2500V/us高压摆率，当增益设为20dB时，其带宽为100MHz。BUF634的带宽为30MHz,
压摆率为2000V/us，输出电流为250mA。
THS3001HV虽然具有高压摆率，但其输出电流有限，为实现高输出电压摆幅、大输出
电流，采用THS3001HV实现20dB增益，通过BUF634实现扩流输出。
给运放扩流输出有多种方式，最常用的为三极管射随输出，但会稍微降低输出电压幅
度，难以实现10V有效值输出，为此我们在运放THS3001HV输出端加入四个并联的BUF634
来驱动负载。为消除偏置电压，整个电路接成一个大的闭环反馈形式，将BUF634置于反馈
环内。
大概就是要做成这样
- Amy Luo 回答时间: 2023-10-07 16:58:01
您好，可以把输入波形和失真的输出波形贴出来吗
THS3001HV电路中用的是同向放大，放大倍数是11。
- user6031029 回答时间: 2023-10-07 17:23:50
失真波形在原理图下面
- Amy Luo 回答时间: 2023-10-07 17:41:35

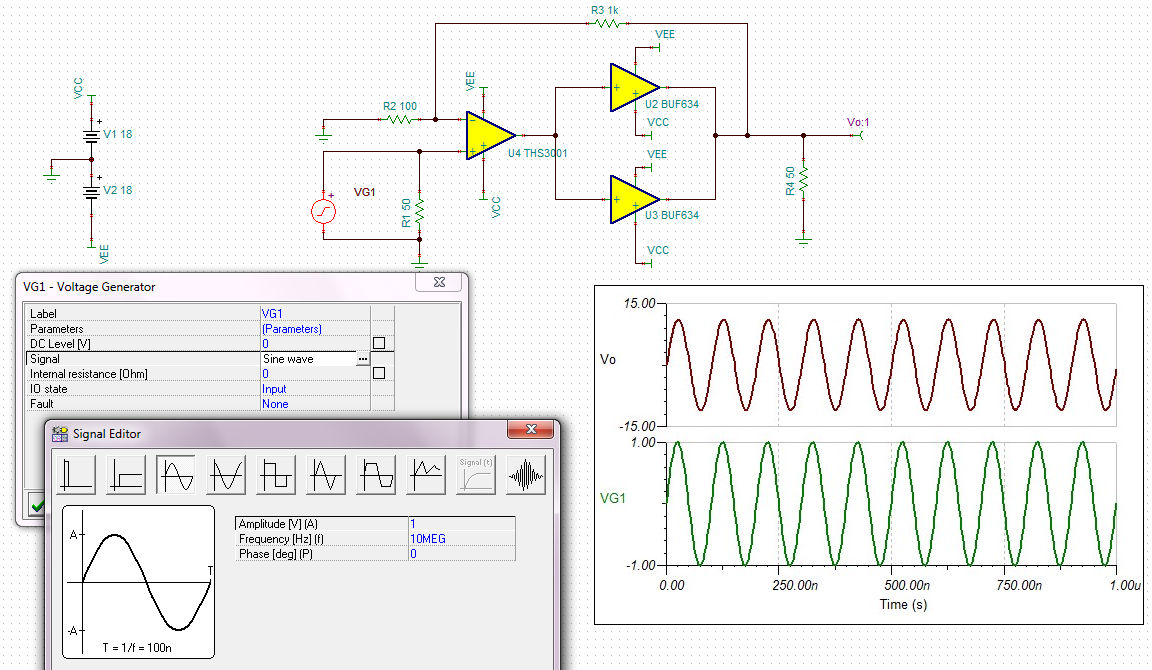

您是仿真的输出失真是吗，您使用的哪个仿真软件呢，我使用的TINA-TI仿真输出没有失真，看下我的参数设置是否符合您的实际要求：
THS3001_BUF.TSC
- user6031029 回答时间: 2023-10-07 18:10:20
multisim
- user6031029 回答时间: 2023-10-07 18:30:06
能麻烦您截一下图吗。
Amy Luo 回答时间: 2023-10-07 18:58:40 您好，
TINA-TI的仿真软件下载链接：www.ti.com.cn/.../TINA-TI
- user6031029 回答时间: 2023-10-07 19:29:48
解决了 就是bw口接错了
- user6031029 回答时间: 2023-10-07 20:02:57
多谢
