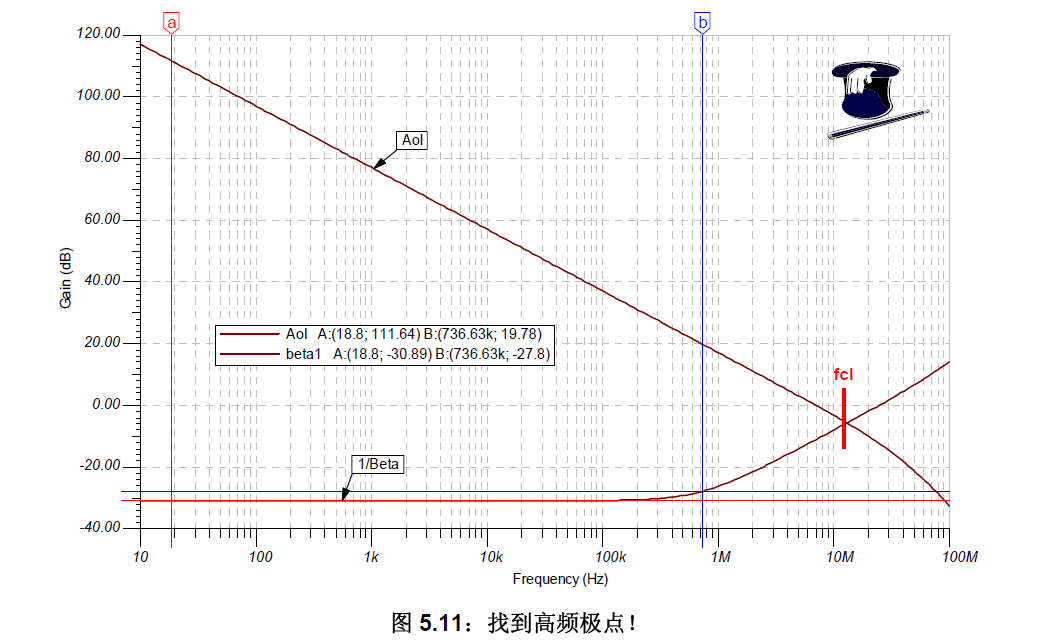

最近看到一篇TI关于稳定性的文章，是TIM Green写的《单电源缓冲器电路的实际设计》，但是不理解里面介绍下图中直流Beta是等于4.1/0.0342 ？ 为什么不是4.1/4.2658？不是应该是Vfb/Vout嘛？
单电源缓冲器电路反馈问题
user5909689 提问时间: 2023-10-10 20:43:50 / 已解决2个回答
KW X 回答时间: 2023-10-10 21:10:45书中写的这段是讲T1的增益部分。并非整个系统。
user5909689 回答时间: 2023-10-10 21:32:43 但是后面书中进行了仿真，1/beta曲线确实是Vloop/Vout，并且也确实是-40db左右，看着确实是系统的闭环增益啊。不是很理解是针对T1？
