请教：

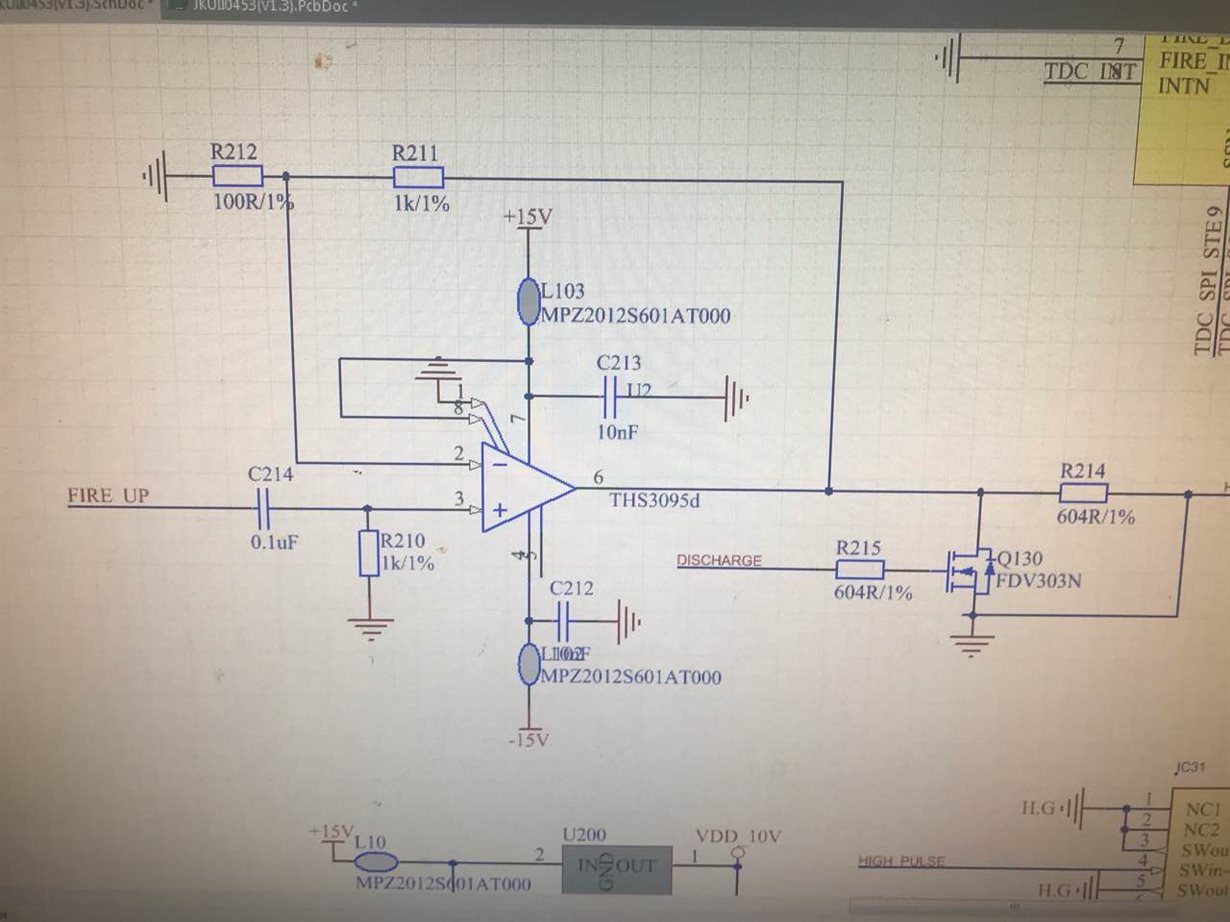

按照TI推荐电路进行设计（THS3095D）
在进行测试时，双电源使用±10V，波形分半见附件，输入信号见附件，为何输出端只有正电压？
是我PCB布局的问题吗？ 我用仿真显示是正常的，就是实际测试出来波形不一致，

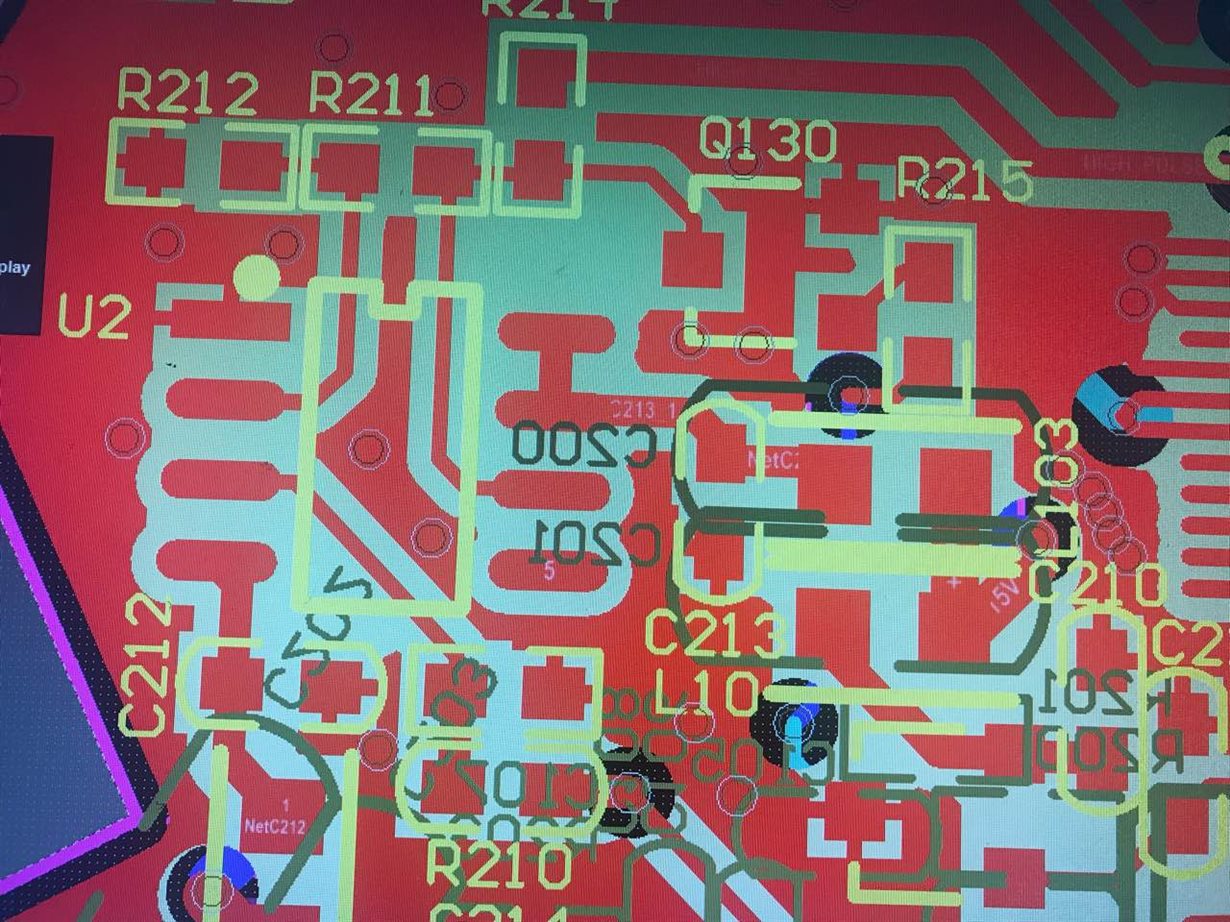

PCB布局见附件
测试中发现，当增益调整时（变大时），可以输出负电压，但是波形完全失真（同时多出一个小台阶），
当增益较小（2）时，输出没有小台阶，但是只有正波形
急急急，谢谢大家
请大神帮助看下什么导致THS3095D无法输出负轨
user4187846 提问时间: 2023-10-11 14:39:59 / 已解决
如需获得 7个回答
user4187846 回答时间: 2023-10-11 15:08:11
user4187846 回答时间: 2023-10-11 15:29:14 THS3095D相关原理图与波形.7z
Amy Luo 回答时间: 2023-10-11 15:53:46您好，
可以把原理接线图贴出来吗
输入的信号是什么信号，频率、幅值多少呢
- user4187846 回答时间: 2023-10-11 16:17:34
你好 都在这个附件里面
0211.THS3095D相关原理图与波形.7z
- Kailyn Chen 回答时间: 2023-10-11 16:49:59
您好，测试的探针是直接在THS3095的输出端测试的吗？
建议将MOS管Q3断开，再用示波器测量输出看下。
- user4187846 回答时间: 2023-10-11 17:13:47
你好，这个问题是GND的问题，想问下，仿真的时候THS3095如果使用单电源，输入接地，跟随器接法，输出还一直有最低1.6V的电压，是因为不是轨到轨输出中三极管的饱和压降导致的吗？随着增益的变化这个值也在变化，还是说其他的因素
- Amy Luo 回答时间: 2023-10-11 17:34:39
您好，我已在您另一个帖子回复了，请不要重复发帖。
