想问一下各位，这个的原理是怎么？为什么就是恒流源了？如果可以的话，能否给一个计算过程？
正反馈式恒流源电路
user4711142 提问时间: 2023-10-11 07:23:16 / 已解决14个回答
KW X 回答时间: 2023-10-11 07:40:28亲；这是你看到的还是实测的电路？
- KW X 回答时间: 2023-10-11 08:05:44
这个电路确实比较有趣。右上角运放实际是个电流信号跟随器。左下是负反馈加法器。
所以；该电路并非正反馈，只是用正向加法器而已。
- user4711142 回答时间: 2023-10-11 08:27:53
这是我看到的，未实测？但是往上这个电路有很多。这个真能实现恒流源么？
- user4711142 回答时间: 2023-10-11 08:51:08
这个电路能实现恒流源么？
- KW X 回答时间: 2023-10-11 09:19:42
理论上有这个功能。你可以搭电路试下。
- user4711142 回答时间: 2023-10-11 09:44:58
感觉这个应该算是正反馈吧，他的输出也反馈到了正向输入端
- user4711142 回答时间: 2023-10-11 10:03:05
原理有点搞不懂，想知道这个的计算过程
Amy Luo 回答时间: 2023-10-11 10:30:22 您好，
可以根据运放虚短虚断的概念列方程，RS的电流等于RL的电流，求出RS的电流即可。

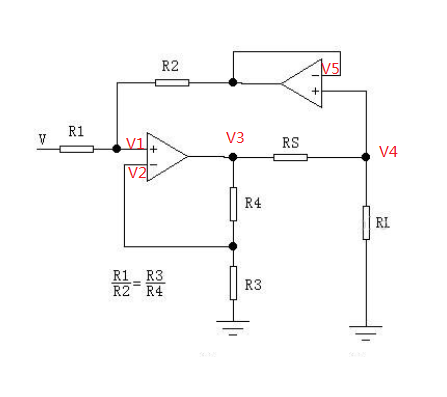

RS的电流等于其两端电压除以RS值，需要先求出下图中V3和V4：
Amy Luo 回答时间: 2023-10-11 11:03:09这样看RL电流IL不受RL影响，是个压控电流源，随输入电压控制。
- user4711142 回答时间: 2023-10-11 11:25:40
太感谢了，懂了。还想问一下，这个恒流源的电路常用么？我想用一个恒流源来测量温度传感器的阻值，这个恒流源是否适用？

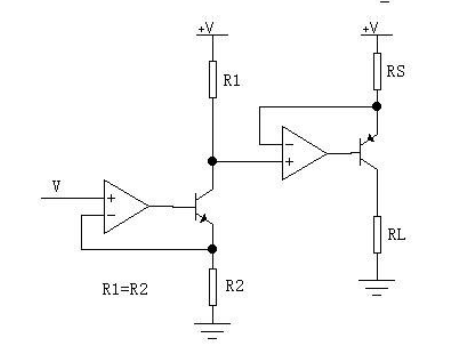

user4711142 回答时间: 2023-10-11 11:50:34 请问下边的恒流源我计算的是否正确，如果正确和上述恒流源哪个更好一点。
1nnocent 回答时间: 2023-10-11 12:18:02可以恒流
- Rowson Yong 回答时间: 2023-10-11 12:42:56
请问，如果我想对它扩流开怎么做好呢？

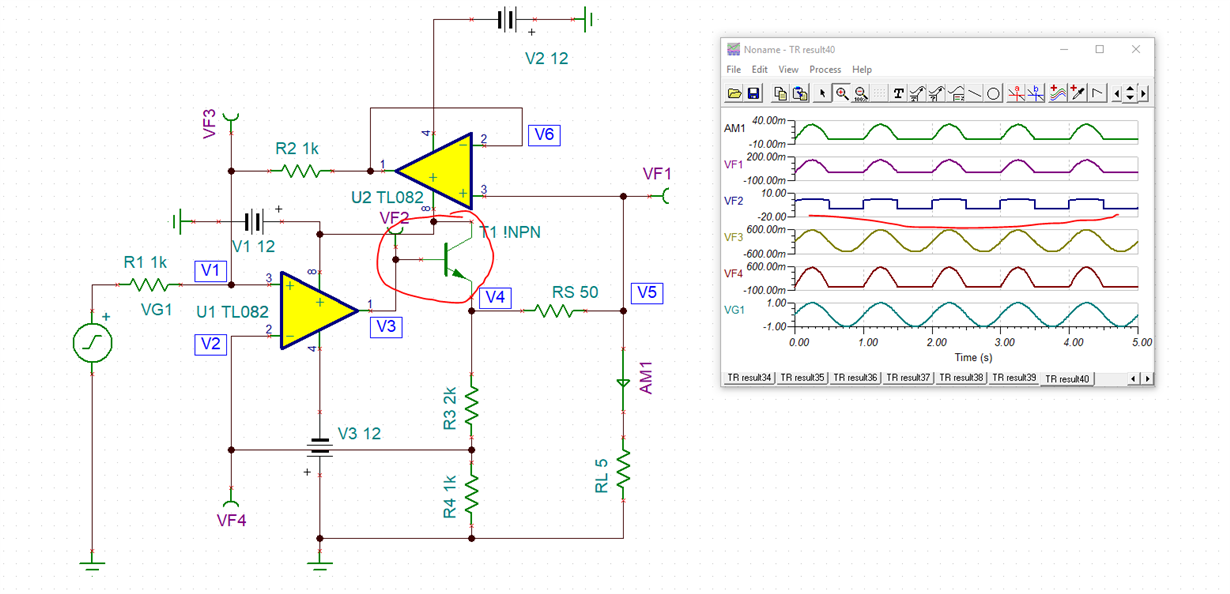

Rowson Yong 回答时间: 2023-10-11 13:14:26 我仿真了一下，为什么会出现震荡呢？
