ths4531输出差分信号

avatar user6158327 提问时间: 2023-10-12 20:16:17 / 已解决
Other Parts Discussed in Thread: THS4531, THS4501, OPA277, OPA2277

您好,

想请问在只有单端输入的情况下,THS4531如何输出差分信号。

我的输入电压为0-5V,想通过THS4531输出0-3V的差分信号给DSP28377D。我用TINA做了仿真,发现了一些问题。

我将输入的0-5V的电压通过电阻分压至0-3V,输入到THS4531,得到的结果如图所示。

但是我想得到的波形是下面这样的。

不知道我应该怎么修改电路,期待您的回答,谢谢!


如需获得 ths4531 等器件的更多信息,请点击链接或 点击此处 联系在线客服!

12个回答
  • avatar Kailyn Chen
    回答时间: 2023-10-12 20:47:47

    您好,您是+-2.7V供电,那么差分输出需要0~3V的电压范围,所以会出现削波现象。

    建议更换其他供电电压范围较宽的全差分运放来实现您的应用。

  • avatar user6158327
    回答时间: 2023-10-12 21:11:57

    您好,请问如果我把电源换成单5V供电是不是能够避免削波呢?

  • avatar Kailyn Chen
    回答时间: 2023-10-12 21:32:05

    单电源5V供电的话,对于THS4531来说,输出是可以不削波,但是输入电压最大为(V+)-1.1V,也就是说输入最大为0~3.9V,所以不允许输入0~5V范围的信号。

  • avatar user6158327
    回答时间: 2023-10-12 21:49:39

    您好,请问我将输入电压从0-5V降至0-3V,再输入进THS4531,这样的方法可行吗?

  • avatar user6158327
    回答时间: 2023-10-12 22:07:14

    您好,我还有比较疑惑的一点是,输入为0-5V电压时输出的波形是基于X轴对称的。

    但是我想得到的波形是下图这样的,请问有什么办法吗?

  • avatar Amy Luo
    回答时间: 2023-10-12 22:37:05

    您好,

    ths4531是差分输出,只能输出一个差分信号。

  • avatar Kailyn Chen
    回答时间: 2023-10-12 22:58:08

    基于X轴对称的原因是因为设置的输出共模电压Vocm=0V,如果差分信号基于1.5V对称,需要将Vocm=1.5V。

  • avatar user6158327
    回答时间: 2023-10-12 23:30:11

    您好,

    上面的表述可能有些错误,是我想输出的是0-3V的差分信号,不是+/-5V的正弦波形。

  • avatar user6158327
    回答时间: 2023-10-13 00:02:36

    您好,

    对您上次说的为THS4531提供+/-2.7V电源会出现削波现象,以及输入至THS4531的电压最大为3.9V,我对器件进行了更换。

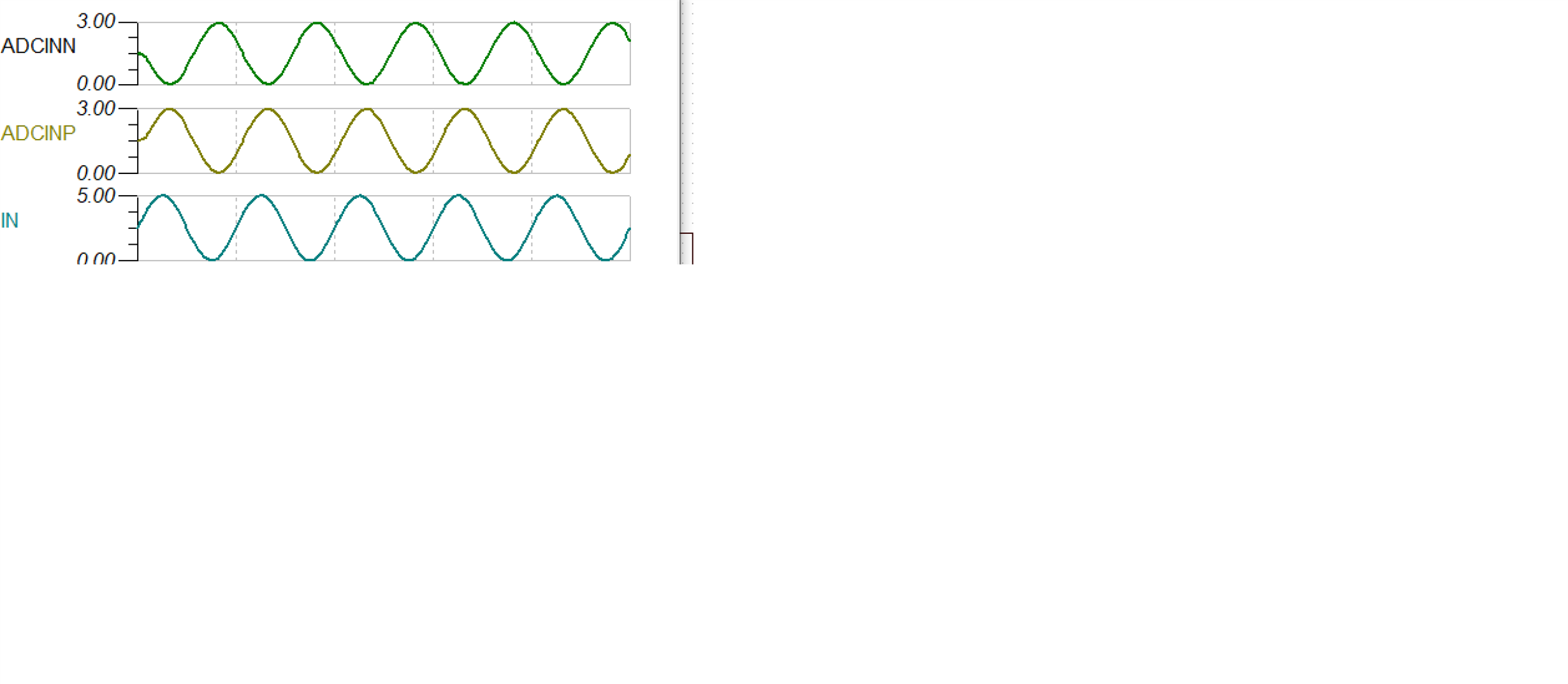

    我将THS4531更换为THS4501,并对电路进行了修改。已知最初的输入为0-5V,我想输出的是0-3V的差分信号给DSP28377D的ADCIN引脚,请问下面TINA文件里的方案会不会存在什么问题?

    谢谢!

    ADTLIC.TSC

  • avatar Kailyn Chen
    回答时间: 2023-10-13 00:33:44

    您好,看了附件中的电路,仿真结果已经达到了您的要求。

    电路中一共使用了三片OPA277, 前端使用两片OPA277做电压跟随, 为什么?电路中除了power使用了去耦电容之外,在很多地方也有使用到了电容,反馈端是补偿电容吗?C12 可以去掉,在这里相当于容性负载容易产生震荡。

    另外需要注意OPA277 的GBW=1MHz,不是在您的应用中带宽是否够?

  • avatar user6158327
    回答时间: 2023-10-13 00:54:03

    您好,非常感谢您的解答。

    针对您的回答我对电路进行了一些更改。

    1.更改后的第一片OPA2277是低通滤波器,第二片是将输出电压降为+/-1.5V。

    2.我的应用中的最高频率为5kHz,OPA2277的带宽应该能满足需求。

    3.我已经将C12等一些电容去除。

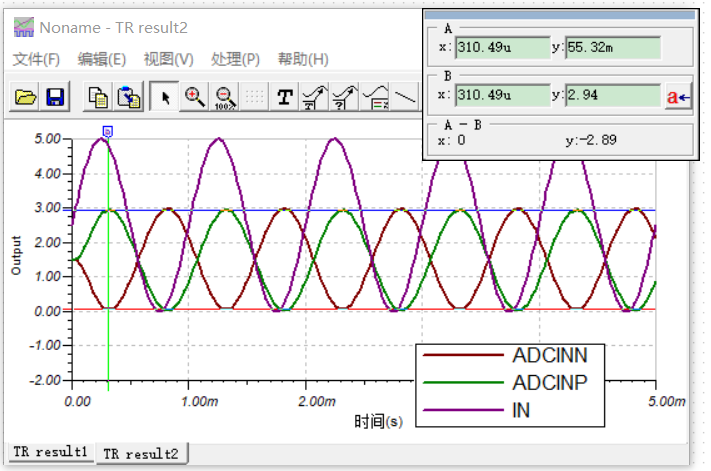

    4.我现在比较疑惑的一点是目前的最高输出只能达到2.94V,最低输出为55mV左右,并不能达到准确的0-3V。

    请问您有没有什么方法能够将输出增加至0-3V,如果方便的话请在电路中进行更改,谢谢!

    0121.ADTLIC.TSC

  • avatar Kailyn Chen
    回答时间: 2023-10-13 01:11:27

    您好,您把仿真的结果进行分离输出,可以看到输出即为0~3V的幅度。

    理论上也是这样的结果。 那么在实际应用中,注意R13/R15,R10/R11的精度要严格匹配,以便达到更好的共模抑制比。
