从单片机输出PWM经过LM7322 的运放电路，再到一个马达驱动IC 10983，在工作一段时间后有IC损坏的现象。请高人指点一下是什么原因呀？
LM7322 一路运放损坏
Ben Peng1 提问时间: 2023-10-12 15:11:54 / 已解决
如需获得 9个回答
Amy Luo 回答时间: 2023-10-12 15:36:37您好，
可以提供输入信号幅值和电路图信息吗
IC损坏是怎么判断的，哪里不正常呢，请您提供更详细的信息以方便分析。
KW X 回答时间: 2023-10-12 16:01:53亲；运放损坏，包括SCH、PCB、生产工艺、储存、环境条件、测试条件及可能缺陷在内等超过一千种死法。
啥信息都没有；谈何原因？难不成要大家猜你家隔壁老王在做啥？

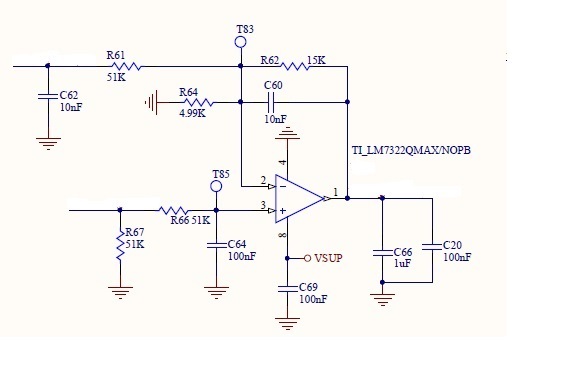

Ben Peng1 回答时间: 2023-10-12 16:33:34 TI原厂的分析是EOS,VSUP=5V,INPUT也是5V的PWM信号，波形图如下，有输入的PWM信号，就是没输出。输出只是一个7.5V的电平，无法驱动我的马达。正常的板子输出是7.5V电平的PWM信号。
- Amy Luo 回答时间: 2023-10-12 16:52:58
应该是EOS，LM7322 输入/输出引脚电压最大到V+ +0.8V，V+=5V，板子输出是7.5V电平已经超过V+ +0.8V。
- Ben Peng1 回答时间: 2023-10-12 17:18:14
HI,Amy Luo,我不是很理解LM7322 输入/输出引脚电压最大到V+ +0.8V的意思，V+=5.8V？但是我看规格书里提到这个芯片的工作电压最大为32V.

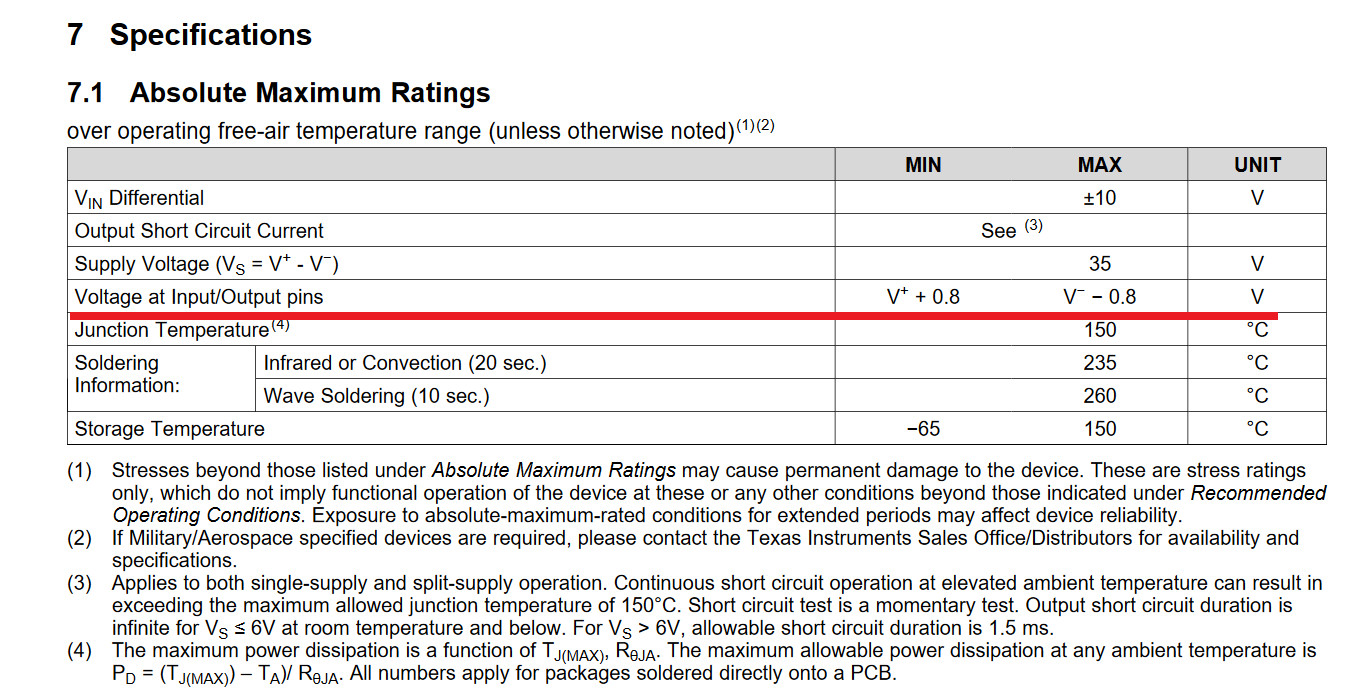

Amy Luo 回答时间: 2023-10-12 17:37:16 您好，是这样的，LM7322 输入/输出引脚是指+IN、-IN和OUT管脚，它们所能承受的绝对最大额定值与供电电压V+、V-有关，见下面datasheet截图。供电电压V+为5V时，LM7322 OUT管脚可以承受的电压最大到5.8V。
- Ben Peng1 回答时间: 2023-10-12 18:06:56
我现在有两路同样的设计，外围电路完全一样，其中有一路就是没有问题（到目前为此），有一路就出现几PCS以上的EOS不良

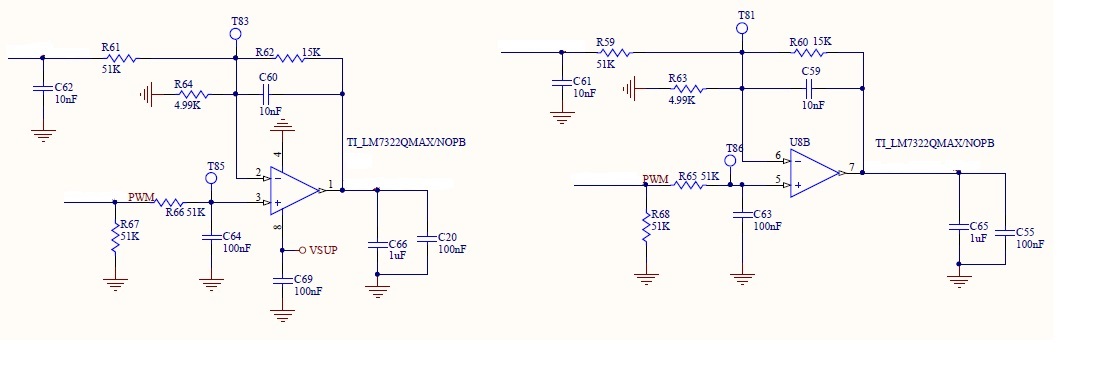

Ben Peng1 回答时间: 2023-10-12 18:32:34 左边这一路运放就有EOS现象，右边的则还没有出现过。看电路完全一样。
- Amy Luo 回答时间: 2023-10-12 18:59:18
目前没有问题不代表以后没有问题，建议改良现有设计。在datasheet 7.1 Absolute Maximum Ratings表格下方注释(1)已清楚的说明“超出绝对最大额定值表可能导致器件永久性损坏。... 长期在绝对最大额定值条件下工作会影响器件的可靠性。”
“Stresses beyond those listed under Absolute Maximum Ratings may cause permanent damage to the device.....Exposure to absolute-maximum-rated conditions for extended periods may affect device reliability”
