能帮我用THS3001CD设计一个放大电路吗，要求是把4V 5%占空比 5M频率的方波放大成12V幅值的方波 有什么好的电路吗
能帮我用THS3001CD设计一个放大电路吗，要求是把4V 5%占空比 5M频率的方波放大成12V幅值的方波 有什么好的电路吗
user6309786 提问时间: 2023-10-14 07:15:42 / 已解决 Other Parts Discussed in Thread: UCC27518, UCC27519, UCC27517
如需获得 3个回答

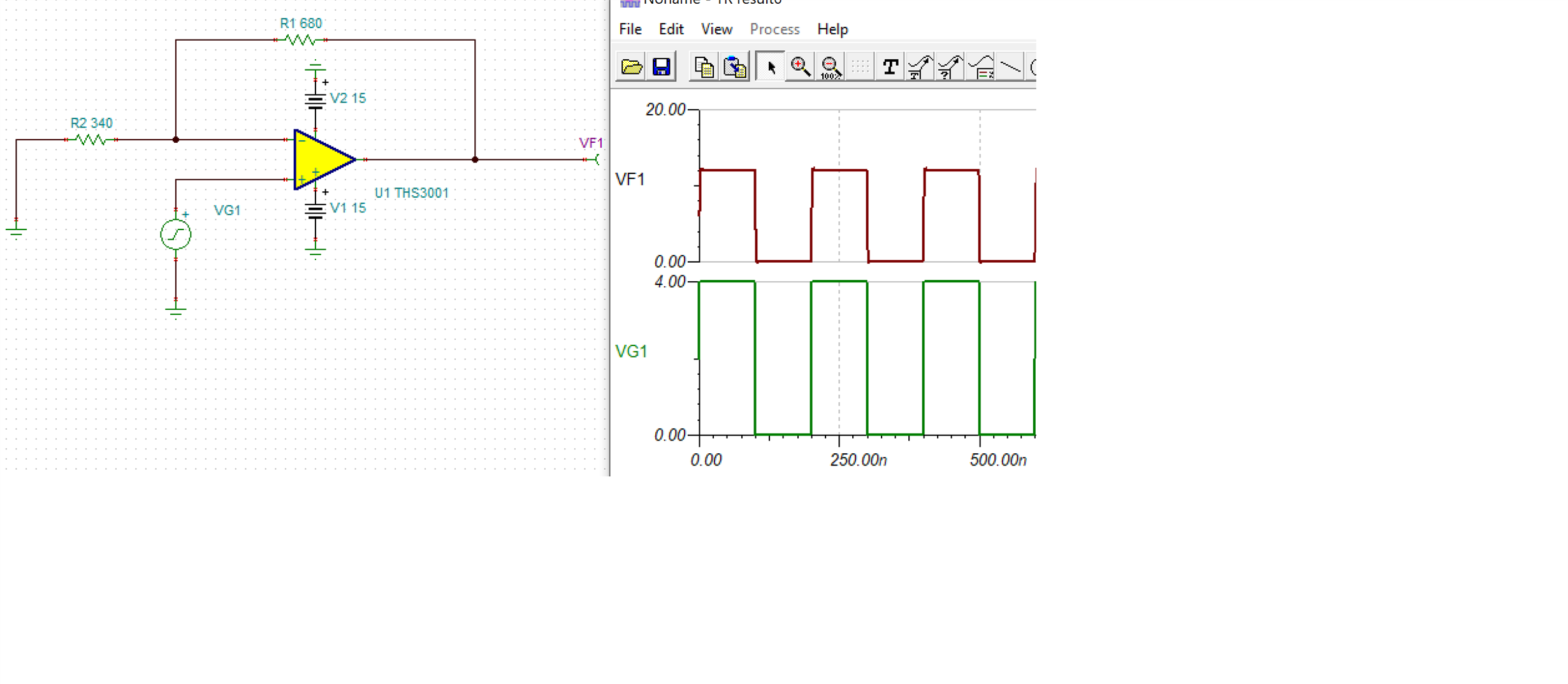

Kailyn Chen 回答时间: 2023-10-14 07:41:42
KW X 回答时间: 2023-10-14 08:05:30哪需要运放^_^
你放大的是逻辑信号而非模拟信号。所以；用有抗噪的逻辑电路放大信号是最理想的。
推荐UCC27517；UCC27518；UCC27519
信号电压只要信号低点不高于1V；高点不低于2.4V即可放大到峰值达到电源；输出能力达到4A；延迟13nS；7/9nS沿的脉冲。
且是SOT23-5封装和感人价格满足你。
- KW X 回答时间: 2023-10-14 08:36:05
这三个IC有正向和负向两个输入逻辑端口；满足选择正逻辑和负逻辑放大功能。
