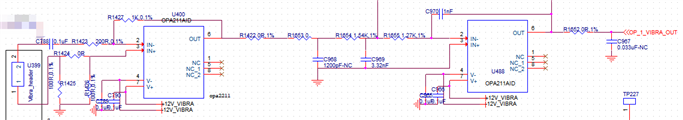

用的OPA211AID这个运放的片子，原理图如下，我们在Tian-ti软件仿真的放大倍数为五倍，实际焊接后，放大倍数为4倍，不知道问题出在哪里，输入的为1kHZ的1V的正弦波，出来的也是正弦波，就是放大倍数不对，请解答谢谢

您好，

您可以附上您的TINA仿真文件吗

请注意比例放大电路，同向比例放大电路放大倍数为1+RF/RG、反向比例放大电路放大倍数为-RF/RG，放大倍数是相差1倍的，请检查运放接法为同向比例还是反向比例放大电路

您好，谢谢您的回复，我这边给仿真文件发给您，您这边看一下，我还有两个问题1.我们原来设计的在负极性端输入的0.1UF的电容起到直流耦合的作用，但是运放电路不放大，反而缩小了，这是什么原因呢?我们将0.1UF的电容更换为10uF后放大倍数就对了，会对电路有影响吗？2.我们采用信号发生器作为运放的输入，发现在经过电容以后信号出现很多的毛刺，这又是什么原因呢?

zhendongquan.TSCzhendongquan.TSC

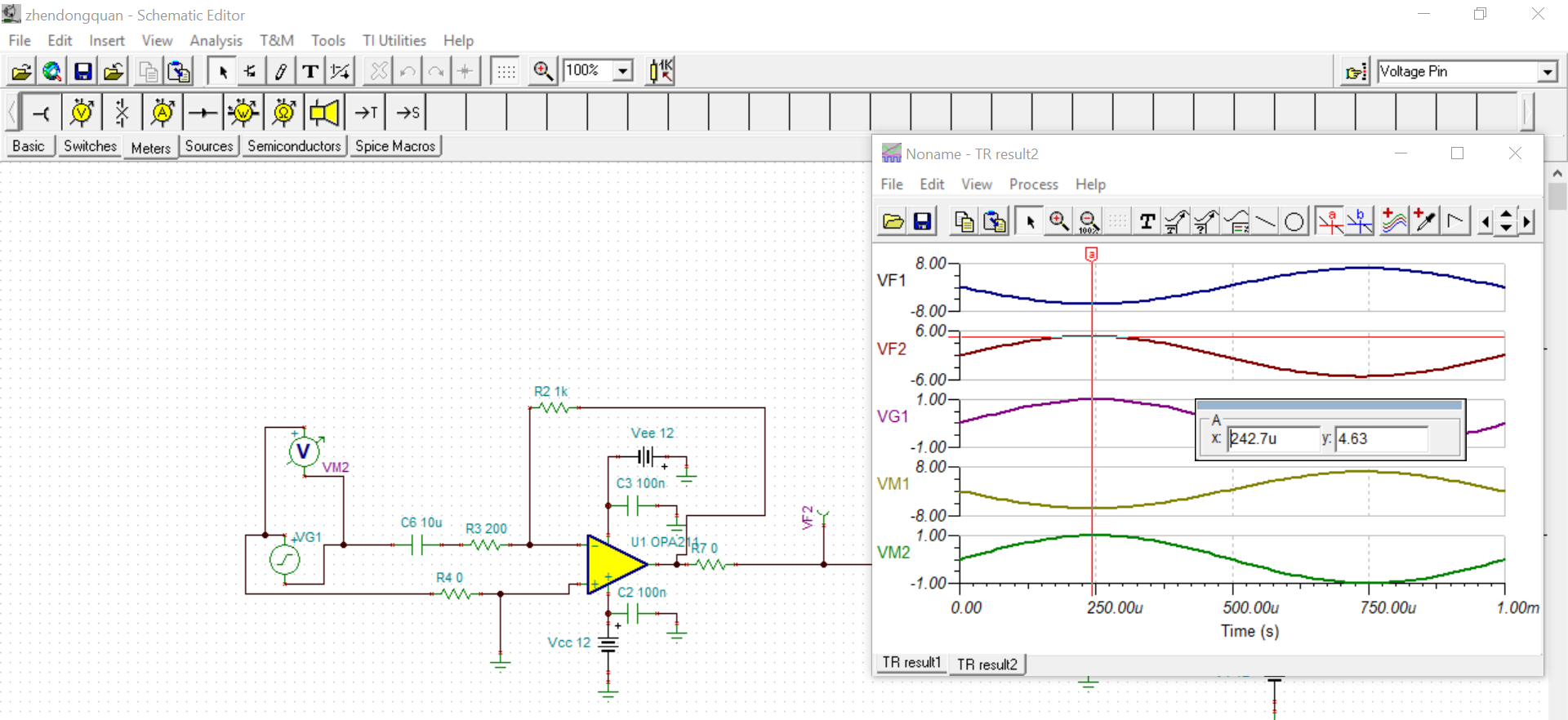

您的仿真文件中设置的是反向放大5倍，但是仿真输出不到5倍，是因为您使用的是交流耦合输入（10uF输入电容），1KHZ的交流信号并不能完全通过，所以衰减了一部分，电容是通交流阻直流，要想通过更多的交流信号，需要增大耦合电容值。使用0.1uF电容出现的现象是同样的原理。

实际测量约为4倍，是因为实际输入信号源存在内阻，不是理想的电压源。

2.我们采用信号发生器作为运放的输入，发现在经过电容以后信号出现很多的毛刺，是测量的哪里出现的毛刺，电容后端，还是运放输出端？

看您测量的波形仅是一段信号存在异常，是因为有干扰信号造成的吗

电容后测量信号出现很多的毛刺，这个是什么影响的问题呢，能推荐解决方案吗？

仿真的电容输出端信号没有毛刺，看您测量的波形仅是一段信号存在异常，感觉像是您测量时引入的干扰

我们采用的OPA211AID这个运放的片子，原理图上面已经发了，采用信号发生器模拟信号给运放输入，更换0.1UF电容为10uf电容，运放输入端以及10uf电容左右端的、运放输出端的、滤波器输出端的图片分别如下，想问一下这样测试的方法是否准确，可以这样测试运放的特性吗？

第三组测试，一轴一位0.1uf更换为10uf，两个100Ω电阻更换为0Ω电阻，输入端0Ω电阻焊下，以下为测试结果：

图片名

信号频率

测试项

Scope_15

17kHZ

Cable线输入端峰峰值813mv，实际输入峰峰值500mv

Scope_16

17kHZ

0.1uf电容左端，输出峰峰值813mv

Scope_17

17kHZ

0.1uf电容右端，输出峰峰值819mv,

Scope_18

17kHZ

运放输出端，输出峰峰值4.03v。倍数为4.95倍

Scope_19

17kHZ

滤波器输出端，输出峰峰值5.84v。倍数为1.44倍。

运放反向放大基本为5倍，和理论值差不多，您要测试运放的什么特性？
