其從ths3217的輸出到ths3491的輸出，並不會增加5倍，
可以幫看看是哪裡出了問題嗎?
如何設計ths3217加上ths3491
Wang Jeffrey 提问时间: 2023-10-19 10:02:53 / 已解决
如需获得 3个回答
Kailyn Chen 回答时间: 2023-10-19 10:19:43您好，THS3217输出的VM1的信号为-210mV~280mV的正弦波是吗？THS3217是正常输入输出的对吧？ 问题是THS3491的增益不对是吗？
建议将波形放大看下。

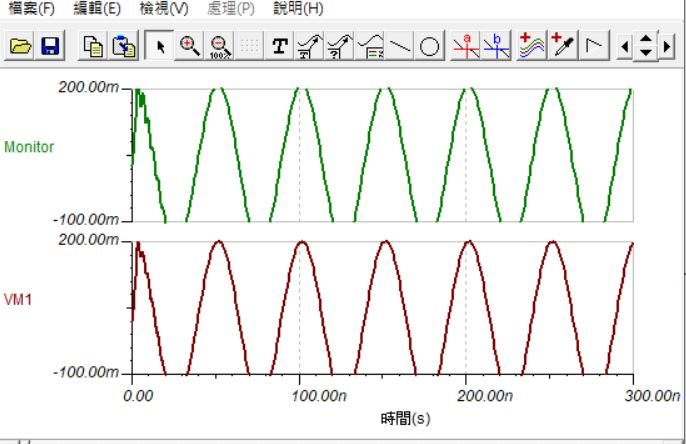

Wang Jeffrey 回答时间: 2023-10-19 10:42:03 是的，THS3217输出的VM1的信号为-210mV~280mV的正弦波，是正常輸入，THS3491增益應該為5倍對吧，輸出後的增益MONITOR和VM1的信號相同
Amy Luo 回答时间: 2023-10-19 11:15:12您好，
您搭建的电路并不是同向比例放大电路，您将R34与R36接在了一起，运放的同向输入端与反向输入端这样是等电位的，因此这是一个跟随器，如果您想放大5倍，需将R34左端与R36断开，然后接地
