咨询一款类似TLC2201实现I/V转换的运放芯片

  您好，波形上升沿和下降沿看起来都比2.5nA的时候缓了许多，考虑到压摆率的影响。

给您推荐3fA输入偏置电流的精度运放LMP7721 ，SR能达到12.76V/us，并且这款也是Iib最小的精度运放，适用于对微弱电流放大的应用。

www.ti.com.cn/.../lmp7721.pdf

谢谢回复！LMP7721电源电压是+5V，在实际使用中，电流源是负压的，感觉还是±5V可靠些。又找了TI的芯片，好像OPA145和LMP7701也行，在Multisim14中不能找到这两个器件，因此不能仿真，不知是否能仿真一下？

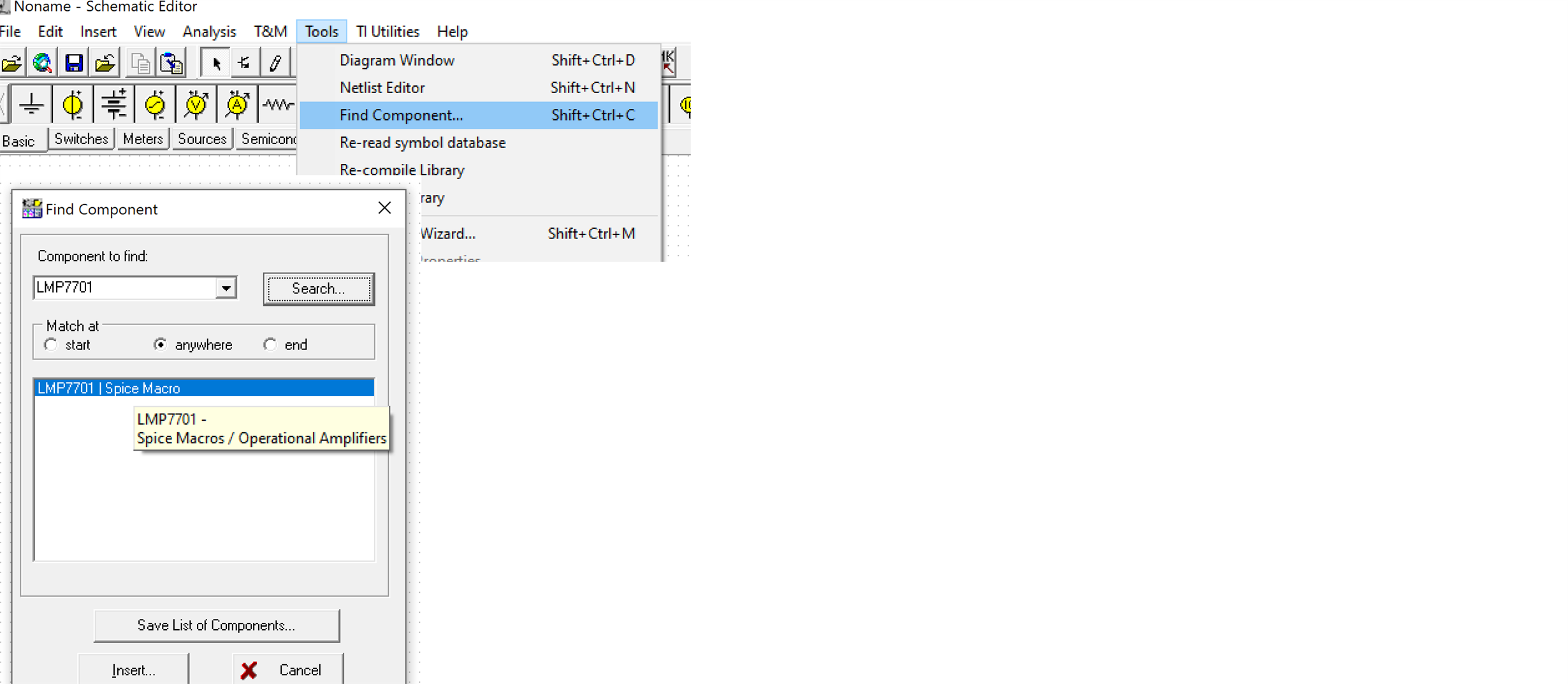

您好，建议直接使用TINA进行仿真，运放芯片使用TINA进行AC和DC传输特性，仿真非常便捷。　我看了下，库文件中没有OPA145的model，但是有LMP7701 model，在Tool中点击find component， 输入型号，将其插入即可，然后对电路进行搭建，直接进行仿真。

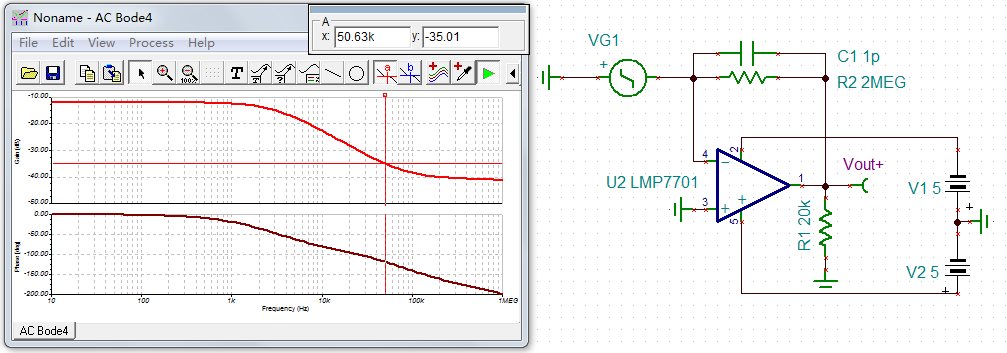

LMP7701.TSC如上图，不知是否正确？

因为输入是电流信号，把电压发生器改为电流发生器。

0131.LMP7701.TSC

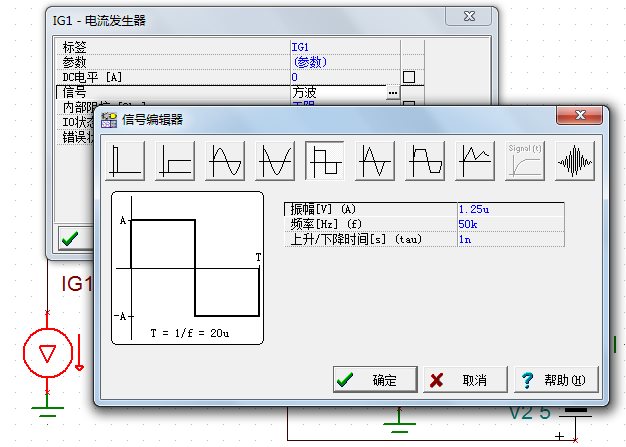

不知关于恒流源的设置是否正确（1250nA50KHz）?如下图

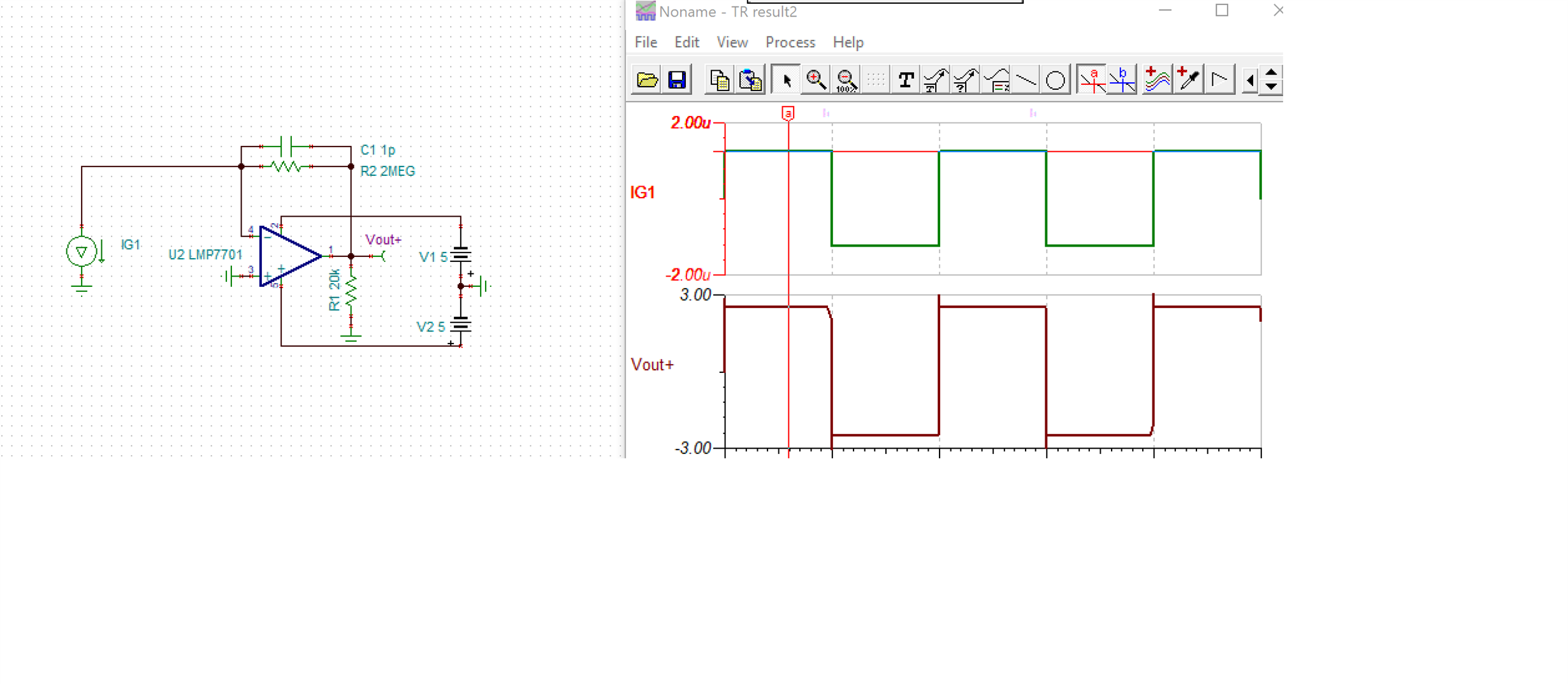

如果正确的话，波形如下图

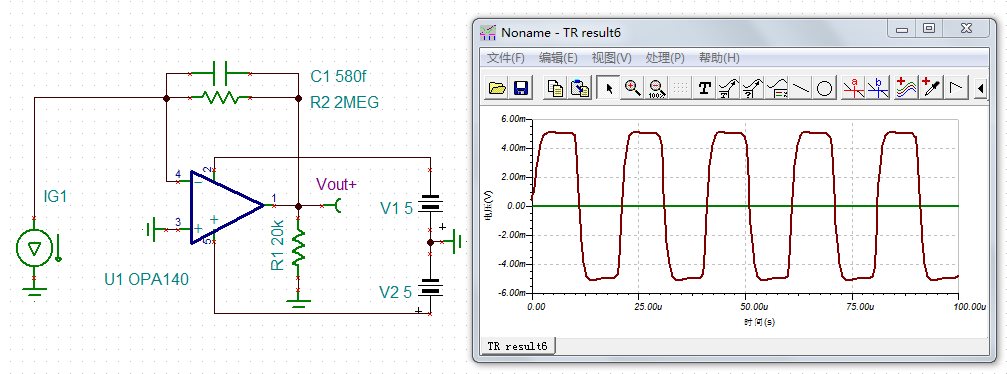

你好！经过选择，确定用OPA140，SR:20V/uS，GBP:11MHz，Ib:0.5～10pA@25℃，Rin:10T，Vos：30～120uV。仿真也可以如下图

如果想仿真在85℃的环境下输出波形，不知怎么设置？

您好，LMP7701在50Khz下确实输出失真，我仿真的波形中信号的频率没有达到50KHz，所以LMP7701在-3dB频率下的稳定带宽应该是不够满足您的应用的。其他几款高带宽的跨阻运放，我仿真了下OPA847 ，50KHz的信号频率是没问题的。

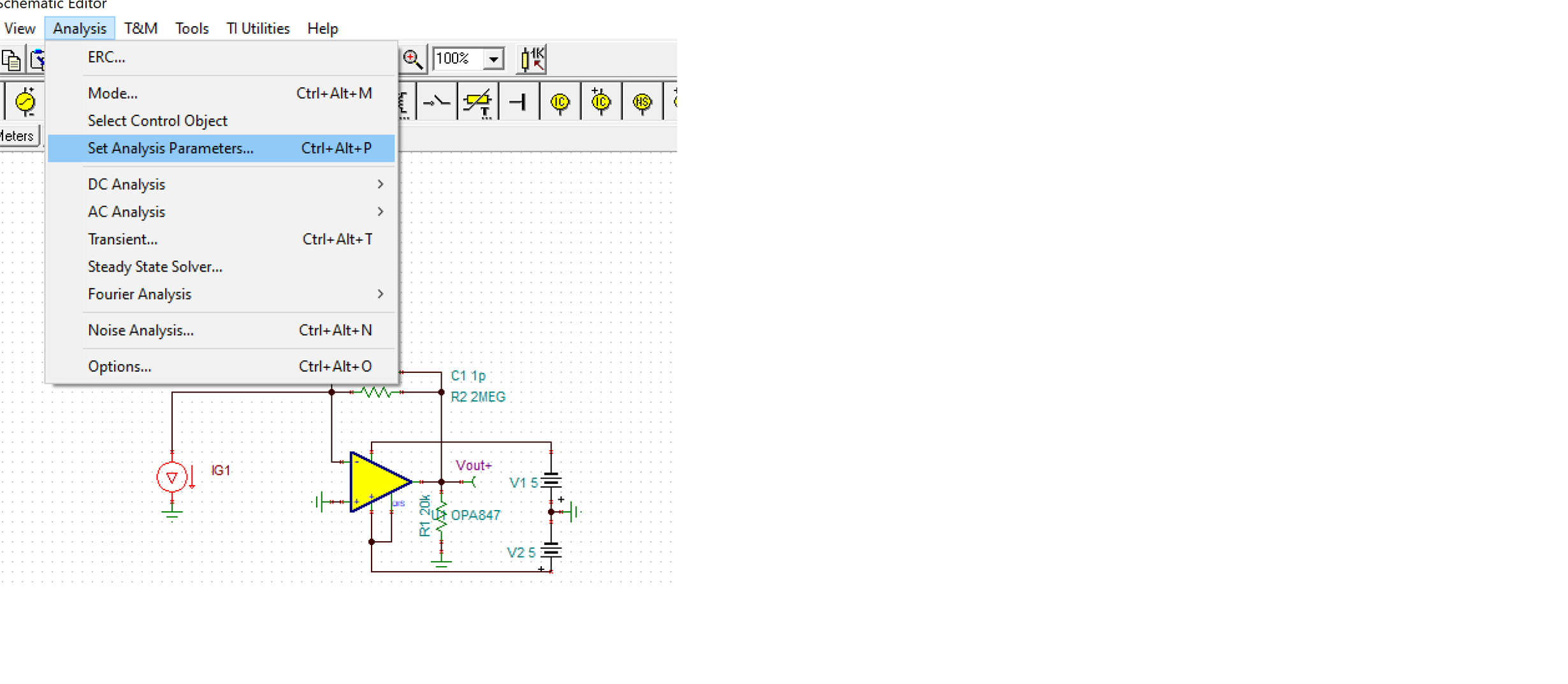

如果使用TINA 仿真85度环境下的波形，可在Analysis-Set Analysis Parameters 里去设置环境温度：另外，我这里也附上一篇跨阻运放的应用手册，看下如何计算-3dB闭环下的稳定带宽，从而您这边决定选择哪款作为您的应用：

1055.跨阻放大应用指南.pdf

请问这款能用于电化学或者光学信号采集吗

您好，这几款跨阻运放比如OPA847，OPA657的输入偏置电流极小，输入电压噪声和输入电流噪声都非常小，所以主要是应用于微弱光电流信号的采集。

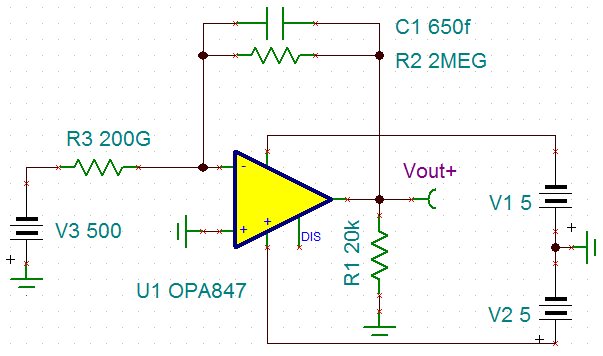

首先感谢回复！使用情况如下图，V3是一个500V50KHZ的负压，通过一个200G的电阻输入到运放，然后转换成电压信号，OPA847的内阻太小了...
