我用THS3120放大2kHz左右的±15V的方波，工作在电压跟随模式。当PD和REF都悬空时能正常工作，但是一旦PD和 REF接地或者其他电压时就会烧毁，请问这是什么原因？
THS3120关断功能使用问题
Liu Dengke 提问时间: 2023-10-20 19:32:59 / 已解决
如需获得 9个回答
Amy Luo 回答时间: 2023-10-20 19:58:04 您好，

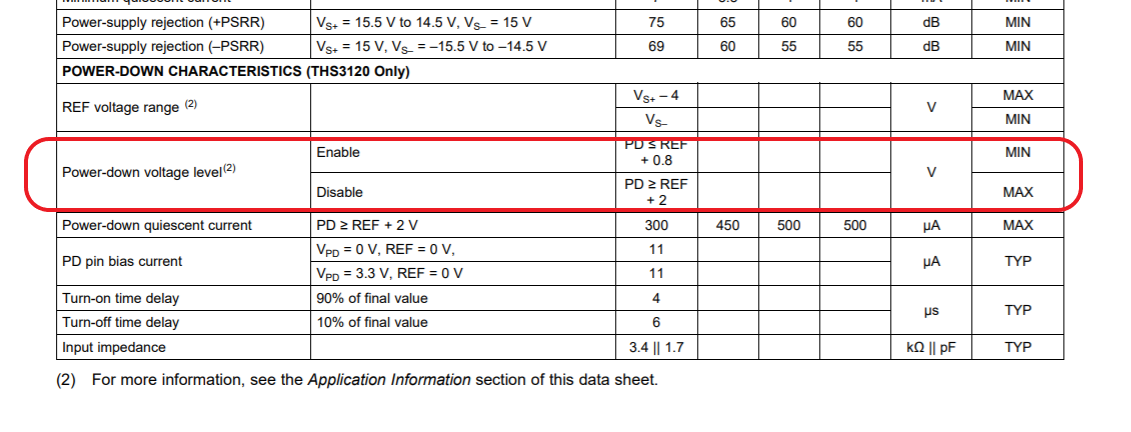

请检查下PD和 REF电压是否满足数据手册要求：
- Liu Dengke 回答时间: 2023-10-20 20:26:49
PD和REF都是0V的话不是满足PD≤REF+0.8V的要求吗？理论上应该没问题的吧

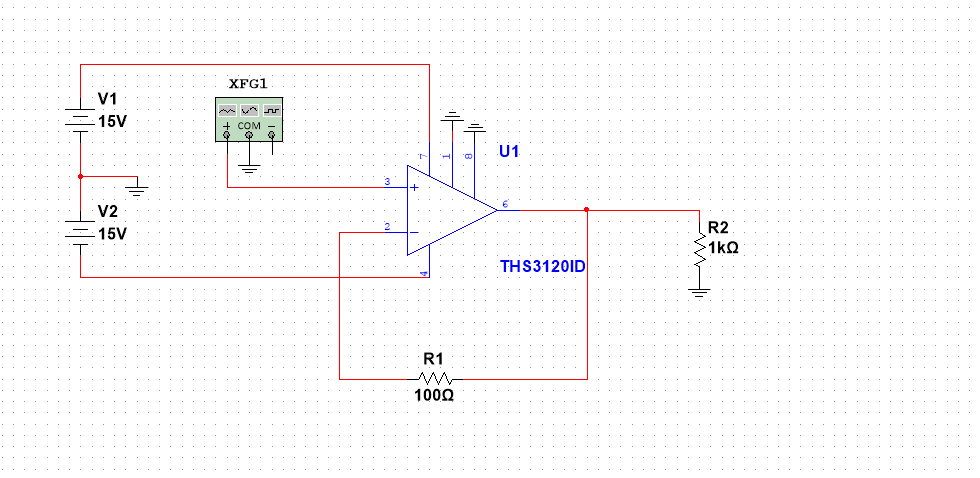

Amy Luo 回答时间: 2023-10-20 20:52:38您是双电源±15V供电吗？您的地是±15V的中间电压吗，您可以把您的原理图附上来吗，包括±15V电源电路
Liu Dengke 回答时间: 2023-10-20 21:20:50 电路所带的负载是压电陶瓷片，这里用电阻R2代替
- Amy Luo 回答时间: 2023-10-20 21:46:06
您可以把您的±15V电源电路附上来吗，我担心您的THS3120供电电源电路和PD、 REF所接的GND不是同一个参考系统上的
- Liu Dengke 回答时间: 2023-10-20 22:13:12
上图中的V1，V2就是电源电路，实际中使用的是TRADEX的双路直流电源
- Amy Luo 回答时间: 2023-10-20 22:32:25
您使用的±15V电源给THS3120供电，输入的信号也是±15V，这样是不满足运放的共模电压输入范围，且输入管脚最大的额定输入电压是供电电压，如果输入电压超过供电电压，芯片就会烧毁，因此，您使用±15V给芯片供电且输入信号幅值为±15V，这样是很危险的
您是怎样判断运放被烧毁的？±15V电源供电时，PD和 REF接地，不输入信号或输入小于±10V的信号也会烧毁吗
您说当PD和REF都悬空时能正常工作，此时输入的也是±15V的方波信号吗
PD和REF由悬空至接地前后测试时，接的负载是一样的吗，输入信号也是一样的吗
- Liu Dengke 回答时间: 2023-10-20 22:52:44
悬空时输入±15V的方波能输出正常的放大后的方波，但是一旦将PD和REF接地就不能输出正常波形，之后再将PD和REF悬空依然不能输出波形，且在烧坏时能闻到味道，看到一缕烟。
负载一致没有变化，输入的信号一直也是±15V的方波。
没有尝试过输入幅值更小的信号，回头我把输入电压调低一点再试试。
- Amy Luo 回答时间: 2023-10-20 23:23:08
好的，如仍有问题请反馈回来
