Other Parts Discussed in Thread: OPA695
您好，我用Advanced Design System仿真出来opa855的噪声系数为18，比较大，这是代表它的性能不好吗？还是我的仿真出错了？这种低噪声运算放大器的噪声系数一般为多少？
还有就是我发现TI的射频放大器给出的是噪声系数，运算放大器给出的是输入电压噪声，运算放大器为什么不给出噪声系数呀？
OPA855: ADS仿真OPA855噪声系数，结果特别大
Kun Wang 提问时间: 2023-10-24 06:20:05 / 已解决 Part Number: OPA855
Other Parts Discussed in Thread: OPA695
Other Parts Discussed in Thread: OPA695
如需获得 7个回答
Amy Luo 回答时间: 2023-10-24 06:49:01您好，
放大器的噪声系数NF是输入信号的信噪比 与输出信号的信噪比的比值。我理解的是放大器形成回路才能计算噪声系数，射频放大器内部已经集成了回路，所以可以给出NF，普通的运算放大器需要外部元件才能构成回路，所以受外部元件影响，因此没法给出NF。
您需要计算NF的运放电路图是怎样的?
- Kun Wang 回答时间: 2023-10-24 07:08:58

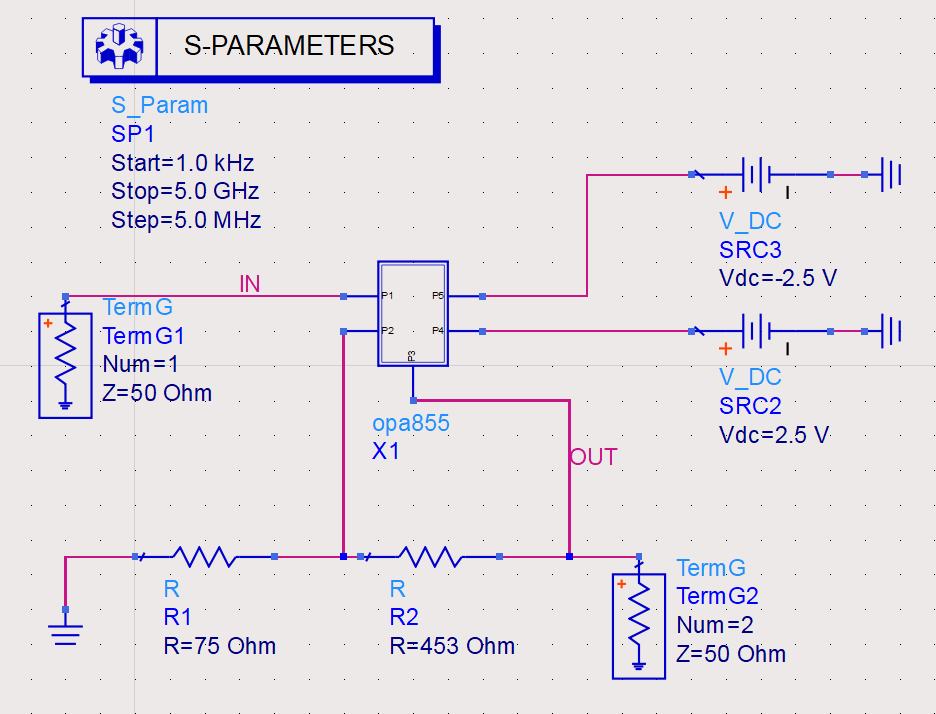

老师您好，非常感谢您的答复，获益匪浅。我的运放电路图如图所示，利用ADS软件仿真得到噪声系数为18，比较大，这是代表它的性能不好吗？还是我的仿真出错了？请您指导，万分感谢。（同时附上仿真工程文件）ADS_opa855_1.rar
Kun Wang 回答时间: 2023-10-24 07:25:59 - Amy Luo 回答时间: 2023-10-24 07:49:25
您好，您可以通过下面文档中的方法计算下，以验证您的仿真。下面文档中有个放大器噪声系数 计算.xls附件，但是我找了很久也没有找到，只能您通过手工计算了
https://www.ti.com.cn/cn/lit/an/zhca525/zhca525.pdf
- Kun Wang 回答时间: 2023-10-24 08:17:37
好的，谢谢您
Beta peng 回答时间: 2023-10-24 08:50:46您好，请问你这个opa855 的design kit 是从哪里下的呀？我想找一个opa695的design 一直没找到。
Kun Wang 回答时间: 2023-10-24 09:14:01 如下图，在设计与开发这里可以找到仿真所需模型
