想用THS4541作为ADC的前端的驱动电路。
THS4541的Vos是0.45mV，我需要测的电压最小值非常小，可能会小到0.5mV。这样的话THS4541还能用吗，有办法可以补偿Vos吗，还是说必须选用更小Vos的放大器？
THS4541: 失调电压
Kenan 提问时间: 2023-10-23 07:28:35 / 已解决 Part Number: THS4541
Other Parts Discussed in Thread: LMH6555
Other Parts Discussed in Thread: LMH6555
如需获得 1个回答
Amy Luo 回答时间: 2023-10-23 07:45:25 您好，
您的有用信号可能会小到0.5mV，这里的0.5mV是交流信号还是直流信号？如果是频率比较高的交流信号，且不关心被测信号中的直流成分，您可以增加交流耦合电路将失调电压消除；

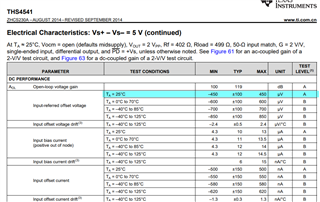

THS4541的Vos在TA = 25°C时最大是±0.45mV，加上温漂失调电压会更大，因此如果有用信号为0.5mV的话，在输出信号中有可能无法识别出有用信号；因此需要选择Vos小于被测信号的运放，或者通过增加调零电路消除失调电压的影响；
在LMH6555 数据表Figure 31 ~ Figure 33有失调调整示例，您可以参考;
下面链接文档希望对您设计电路有参考价值：
https://www.ti.com/lit/an/sboa332/sboa332.pdf
