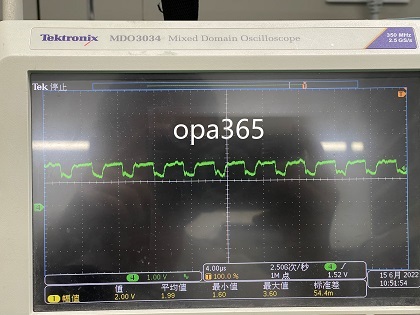

您好，最近遇到了运放电流采样的相关问题。我按照如图所示的电流采样电路进行电流采样，，我想取得100K-200K的高频成分同时还需要直流分量。相同的电路分别使用了两种运放，分别是OPA376和OPA365，测试波形如图所示。不知道为什么OPA365的带宽要高很多但是波形如此失真？
OPA365: 电流采样问题
Pei Wang 提问时间: 2023-10-22 13:28:22 / 已解决 Part Number: OPA365
Other Parts Discussed in Thread: OPA376, LM7171
Other Parts Discussed in Thread: OPA376, LM7171
如需获得 4个回答
Amy Luo 回答时间: 2023-10-22 14:00:25您好，
所需要采样电流直流分量是多少？交流分量是多少？被采样电流回路是否与运放共地？您 可以画出被采样电流回路的示意图吗？运放供电电压是多少？因为您这个电路不是标准的差分电路，我想用TINA做下仿真
- Pei Wang 回答时间: 2023-10-22 14:24:35
您好感谢回复。 直流分量是0-42A，交流分量是峰峰值20A。被采样电流回路与运放共地。Vcc是3.3V。因为直流分量是0A的时候，交流分量有负值，所以要加入了一点偏置。
Pei Wang 回答时间: 2023-10-22 14:51:52 今天用了别的运放LM7171，发现也是OPA365这样的情况。最后分析发现是放大倍数过大，导致失真。OPA376之所以是三角波，是因为OPA376的压摆率低，也是一种失真的现象。当把两个运放放大倍都数降低到10倍以后。波形如图所示。他们输出都出现削顶失真，现在是这个削顶失真不知道是怎么回事儿？
- Amy Luo 回答时间: 2023-10-22 15:09:15
我想了解的是这个电流是怎样产生的，电流回路中是否有除采样电阻外其他的负载？采样电阻两端的电压是多少？最好可以给出被采样电流回路的示意图；
0.3mΩ的采样电阻，交流电峰峰值是20A，那么采样电阻的电压就是6mV，可以用示波器测量出来，您可以给出采样电阻两端的电压波形吗？
