大家好，请教个问题，使用TL071B设计电流检测电路，电流0-1A，输出电压对应0-1V，直流传输特性曲线一直不符合预期，是什么原因？
TL071B: 使用TL071B设计电流检测电路
luo sui 提问时间: 2023-10-15 14:27:15 / 已解决
如需获得 1个回答
Amy Luo 回答时间: 2023-10-15 14:44:05 您好，

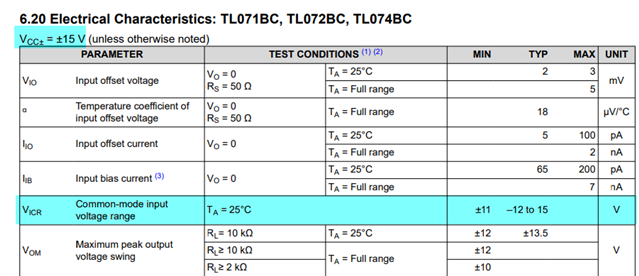

这应该是输入信号范围不满足输入共模电压要求造成的，看TL071BC电气特性截图，在±15V供电时，输入共模电压范围典型值是–12 to 15V，因此是达不到负电源轨的，与负电源轨有3V的距离。因此在单电源供电时，输入共模电压至少在3V以上。
我将上述电路改为±12V供电后，输入0~1A电流，使用50mΩ电阻，放大100倍，产生0~5V电压，如下截图所示，是线性工作的。
