我现在需要做一个430mA, 100Mhz输出。 5V/V的增益是否是5倍的放大。能否把这个增益提高。最大增益可以到多少
谢谢
THS3491: THS3491额定增益是5V/V, 能否提高增益。 最大增益可以到多少
zhu phil 提问时间: 2023-10-15 12:05:55 / 已解决
如需获得 3个回答
Amy Luo 回答时间: 2023-10-15 12:37:36您好，
是的， 5V/V的增益是5倍的放大。
您输入信号的电压幅值是多少？您期望的输出电压幅值是多少？
THS3491是电流型反馈放大器，其带宽仅与反馈电阻RF有关。因此其工作带宽与RF/RG的比值没有关系，但是其输出幅值要满足其压摆率SR的限制。
- zhu phil 回答时间: 2023-10-15 13:07:16
我输入的电压是200毫伏。负载阻抗是50OHM。 电流需要430毫安输出。输出频率是100Mhz。 是否意味着输出电压要到20V。如果是20V的话，我的放大倍数需要100倍？
谢谢

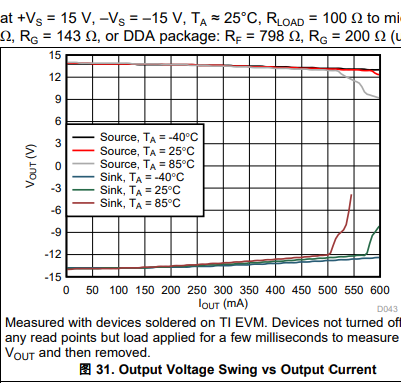

Amy Luo 回答时间: 2023-10-15 13:36:01 输出电流越大，输出电压降越大，下面分别是±15V（图31）和±7V（图59）不同输出电流下的电压降：
如果您要输出20V的话，THS3491压摆率是8000V/µs (VO = 20VPP)，而需求的SR=2π*f*Vpp=12560V/us，THS3491的压摆率SR是不满足要求。
