OPA189: 二阶巴特沃斯滤波器做反相输入时，输出的电位接近正电源

您好，

电路中将运放的同向输入端接至运放输出端，这是正反馈电路，运放的工作相当于比较器，比较器的输出就是供电电源。输出值是正电压还是负电压取决于运放两输入端电压的大小，如果同向输入端电压大于反向输入端电压，输出是正电源轨电压15V，反之则是负电源轨电压-15V。运放两输入端的电压取决于运放的输入失调电压、输入失调电流、外接电阻、耦合的噪声等因素。

如果我现在要做一个反相输入的二阶巴特沃斯高通滤波器的话，我的原理图应该怎么改呢？

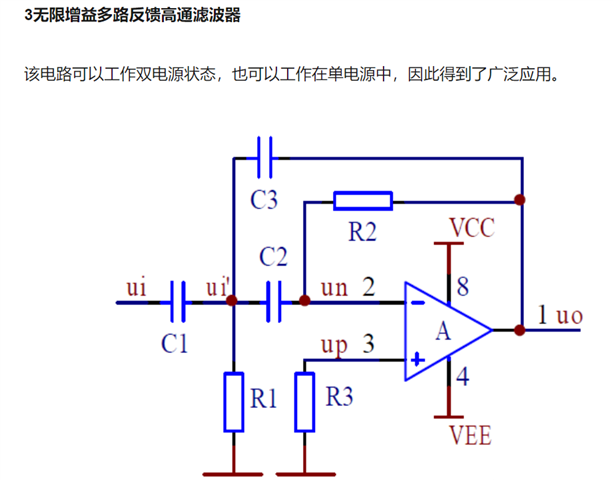

我查了下应该没有反相输入的二阶巴特沃斯高通滤波器这种结构，您为什么需要反向输入？是需要将信号反向吗？您可以加一级反向比例运算电路实现，或者用下面高通滤波器结构，它的增益是负值：

请问二阶巴特沃斯高通滤波器（截止频率为0.1Hz）这样设置可以吗？

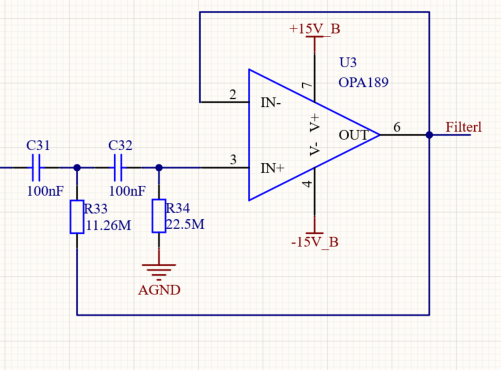

我之所以有这样的疑问，是因为滤波器设计软件里边生成的参数大概是这样的（C31和C32大概是uF级别了，R33和R34是K欧姆级别），而uF级别的精度高一点的电容在我常买的网站上要几十块钱一个，所以我自行将电容改为100nF,电阻改大了。

之前看到论坛说，在积分电路运放输出零电位的时候，反相输入的运放会使其在零电位更加稳定。

我这样改会不会出问题？

电阻值不建议选这么大，一般建议不超过500k，因为电阻值越大越容易拾取干扰。建议您选取电容和电阻值时都折中考虑。

工程师您好：感谢您的回答，基于您的答案，我还有以下两点不清楚：

1.电阻值越大的话，它容易拾取哪些方面的干扰

2.电阻小于500k，那电容呢，电容值得范围是多少？

1、周围的电磁干扰。根据磁生电、电生磁的原理，因为电阻值很大，干扰产生的一点点的电流就会在电阻上产生较大的电压，对电路造成干扰。

2、电容值没有推荐范围，可以根据截止频率计算获得。但是我认为电容值不要太小了，太小了易受PCB layout寄生电容、以及元器件的电容参数的影响。
