INA296B: 该放大器在输入引脚为高阻抗悬空状态时通过输入引脚对外输出负电压-7.5V,对地短路时输出负电流-80uA

您好，

INA296输入端不可以悬空，因为这样无法定义输入的共模电压，INA296对输入共模电压有要求。如果悬空了输入端，输入端会耦合周围的电磁干扰，然后放大输出到输出端。

如果周围的电磁干扰比较强，也有可能会损坏放大器。

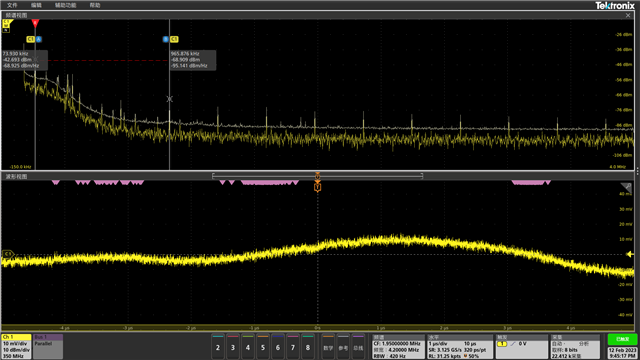

您好，我是因为测试发现我的电源模块的输出电源轨被拉低到负压，才发现这个问题，使用的是没有体二极管的氮化镓功率开关。

您上面的描述，我不知道您想要说明什么问题，您是否对 INA296B的应用还存在问题？有的话请您详细描述它以方便大家更有效的解决它。

您好，我对INA296的应用遇到的问题如上所述，您的回答不符合目前的实际应用场景，TI的这款器件在应用时对外产生了不应该出现的高额负电压偏置和漏电流。在实际应用时，芯片的IN+-通过滤波电路和采样电阻被短接，同时连接到电源的输出电源轨，在电源不工作时，我发现该电源无法输出0V，而是负电压。

您可以附上产生“负电压偏置和漏电流”时的电路连接图吗？我想知道是在什么电路连接的情况下产生的？

电源的输出电源轨其电压值是多少？是供电电压3.3V吗？供电电压3.3V是怎样产生的呢？您是怎样定义的“电源不工作”？产生3.3V电压的电路有使能管脚是吗？电源不工作时是将使能管脚禁用了是吗？

总之我想更详细的了解您的应用电路，请您将更多的信息告诉我，以便更有效的解决您的问题

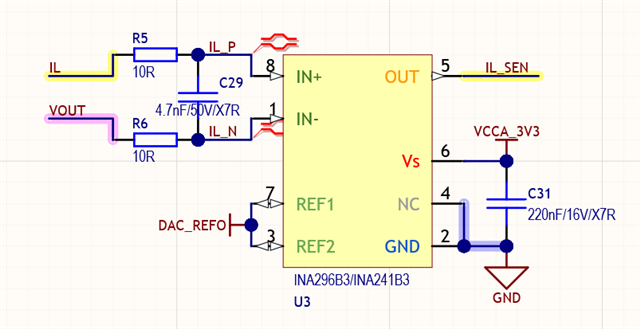

1.IL连接到Buck电感的输出侧 Vout连接到输出电容组之前，用于采样电感电流。DAC REFO连接到1.25V参考电压。

2.3.3V供电一直在测试中保持，由LP5907产生精确的3.3V电压。电源不工作指的是该电感上没有流过任何电流，但其被INA296通过采样引脚拉到负电压，导致Buck电路输出负压。

被测电感回路是怎样与 INA296B共地的？被测电流回路需要与INA296B共地。

您好，该电感节点通过一枚关断的氮化镓器件构成高阻抗共地回路。

我不了解 氮化镓器件，您可以附上包括这块的完整的电路图吗？以方便我和我们的电源工程师讨论下这块的工作情况

您好 你可以将该器件理解成一个正向1M欧姆电阻，反向时导通压降为1.5V的二极管。具体原理图涉及保密问题，不方便提供。

您是否有能力验证该器件？您可以在该器件的IN+/-对地反向串联两枚普通开关二极管 即可观察到负压。

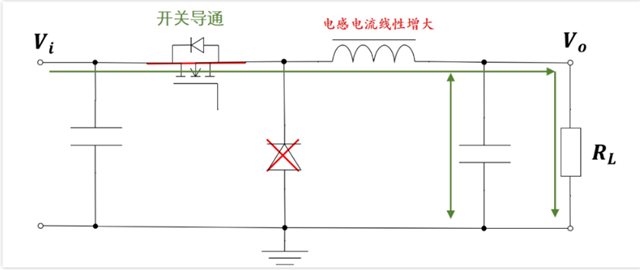

我好像明白了您说的情况，BUCK电源电路如下截图所示，它有两种工作状态，一个是开关管导通时，一个是开关管断开时。您是在电感右边串联了采样电阻。在BUCK电源不工作时，相当于INA296B的 IN+/-管脚通过续流二极管接地和通过开关管、Vi端接地，如果有负载RL的话，还有通过RL接地。

我用TINA搭建如下仿真电路，INA296B的 IN+/-管脚确实是一个负压：

如果没有负载RL、悬空输入端，或者说对地阻抗比较大，如下仿真，INA296B的 IN+/-管脚确实有一个-7.5V的电压。

我想这应该与INA296B内部电路有关：

我又仔细看了下这个问题，仿真结果应该与INA296B输入失调电流有关，在datasheet中我没有找到其输入失调电流参数，但是找到其输入偏置电流参数，范围是25uA~45uA，可以估算出其最大输入失调电流为±20uA。那么这个输入电流流过外接的电阻会产生一个电压，外接电阻1MΩ时，可以最大产生±20uA*1MΩ=±20V，而仿真的-7.5V在这个范围内。

所以这妨碍了该器件的一些应用，请问这是无法避免的吗？

如果真是INA296B的输入失调电流造成的，那么就是无法避免的，因为所有的放大器都存在输入失调电流，只不过有大有小。
