INA226: The solution of current measurement for 54V on high side application

avatar ?? ? 提问时间: 2023-10-11 20:34:46 / 已解决
Part Number: INA226

Hi team

My product needs to use current measurement in 54V/1A environment

I find the TI Designs as follow

40 V to 400 V Uni-directional Current/Voltage/Power Monitoring Reference Design

I have some question:
1. What is the RSHUNT resistance value?
2. Is the wire link correct on high side?
3. Pls help to check the schematic diagram

Thank you


如需获得 INA226 等器件的更多信息,请点击链接或 点击此处 联系在线客服!

5个回答
  • avatar Amy Luo
    回答时间: 2023-10-11 21:07:11

    您好,

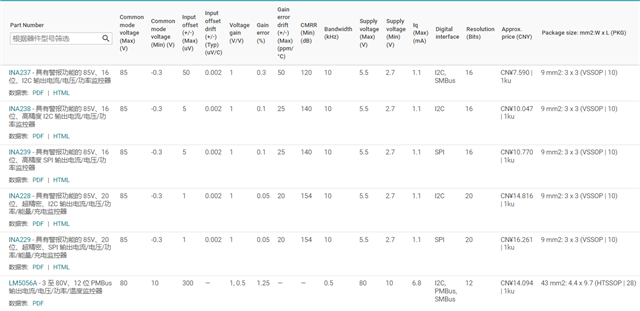

    所附链接方案主要是为了实现高总线电源电压,即可以在高达400 V的总线电压下实现电流检测。而在您的应用中,最高总线电压是54V,TI有多个电流检测芯片可以应用在此总线电压下,如下芯片检索截图:

    因此,如果您没有其他设计要求,那么就没必要按照所附链接方案设计您的方案,您可以考虑上述芯片方案直接实现。

  • avatar ?? ?
    回答时间: 2023-10-11 21:24:02

    Hi Amy

    我们想维持使用INA226,如果只量测电流,并且改成low side并移除OPA,这样是否可以维持使用INA226?

  • avatar Amy Luo
    回答时间: 2023-10-11 21:55:21

    是的,可以的

  • avatar ?? ?
    回答时间: 2023-10-11 22:14:45

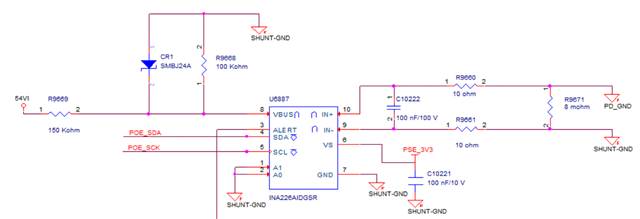

    我们修正线路图如下,请帮我们确认是否有问题.谢谢

  • avatar Amy Luo
    回答时间: 2023-10-11 22:33:25

    VBUS不需要测量的话,可以将INA226 的VBUS管脚接地;

    Alert 和I2C(SDA、SCL)都是OD接口,需要接上拉电阻到VS;

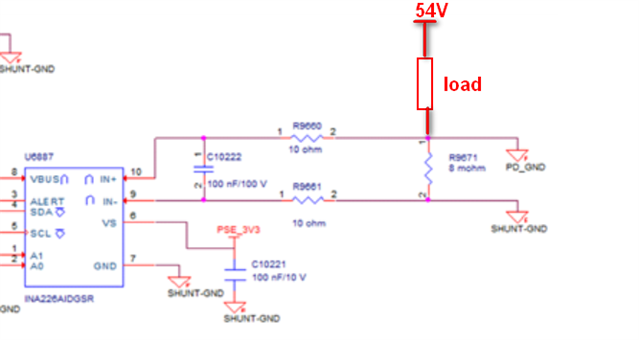

    被测回路的连接应像下图这样连接:
