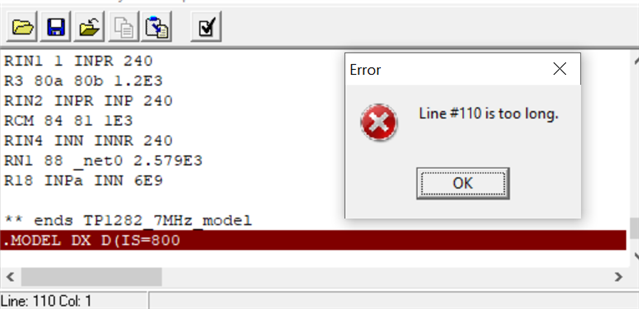

如上图，导入器件宏模型时提示行#110过长。
TINA-TI: tina-ti导入宏模型失败
xiaojun guan 提问时间: 2023-10-11 20:22:44 / 已解决 Part Number:
5个回答
Amy Luo 回答时间: 2023-10-11 20:54:58您好，
您具体是导入的哪个器件的模型，我想尝试导入下看下
- xiaojun guan 回答时间: 2023-10-11 21:13:05
是外司的一个运放器件，非TI器件。在这上面好像不能插入附件，方便把你的邮箱告诉我吗？我把Spice模型发给你。我的邮箱是xiaojun.guan@samsung.com
- xiaojun guan 回答时间: 2023-10-11 21:36:42
上面回复内容为这个器件用文本打开后的源码，你可以复制下来然后保存为文本，然后将文件后缀改为.lib或.cir文件。
- xiaojun guan 回答时间: 2023-10-11 21:59:24
* TPH2502L1 OPERATIONAL AMPLIFIER "MACROMODEL" SUBCIRCUIT* SUPPLY VOLTAGE = 5 V* CONNECTIONS: NON-INVERTING INPUT* | INVERTING INPUT* | | POSITIVE POWER SUPPLY* | | | NEGATIVE POWER SUPPLY* | | | | OUTPUT* | | | | |.SUBCKT TPH2502L1 1 2 3 4 5* CPSR 85 86 159.2E-9 C0 22 8 18E-12 C1 22 _net0 1E-12 Cmr 12a 12 100.0E-15 CIN1 INPR INNR 0.6E-12 D3 21 18 DX D2 18 20 DX DIN2 INPa INP DX DIN1 INP INPa DX DC 5 53 DX DCMP 81 82 DX DP 4 3 DX DE 54 5 DX DCMN 83 81 DX DLN 92 90 DX DLP 90 91 DX F3 10 _net0 VSRN 5.5 F2 10 _net0 VSRP 5.5 FPSR 7 99 VPSR 0.8K F1 3 80a VCMP 1.0 FB5 8 99 VLN -5.5 FB1 7 99 VB 0 F0 3 80a VCMN 1.0 FB2 8 99 VC -5.5 FB4 8 99 VLP 5.5 FB3 8 99 VE 5.5e-9 E1 18 19 (11 12) 100 EPSR 14 15 (3 4) 75u EP 16 _net0 (3 _net0) 1 E2 99 _net0 (99_a _net0) 1 ENSE 89b INN (88 _net0) 1 E16 12a _net0 (25 _net0) 1 Ecmr2 24 _net0 (2 _net0) 1 Ecmr1 23 _net0 (1 _net0) 1 EINN 71 99 (4 99) 1 E9 80b 99 (80 99) 1 ECMR 84 99 (INN 99) 1 EINP 70 99 (3 99) 1 E10 89a 99 (89 99) 1 EN 17 _net0 (4 _net0) 1 GPSR 85 86 85 86 100u G1 22 _net0 11 12 0.0628318530717959
G0 8 _net0 22 _net0 0.0294053072376005
HLIM 90 _net0 VLIM 2.0K IRP 3 4 6500e-6 I1 88 _net0 1e-21 ISS _net0 10 100u II0 INN _net0 3p VSRN 19 21 9.2 VSRP 20 19 9.2 V3 19 0 0 V2 15 0 0 VP0_PSR 85 14 -375.000u VPSR 15 86 0 V1 13 89a 2e-3 V12 _net0 0 0 VCMP 82 70 550m VLN _net0 92 19.2 VLP 91 _net0 19.2 VLIM 8 5 0 VCMN 83 71 550m VAD 60 4 0 VE 54 4 820.00m VB 9 _net0 0 VC 3 53 820.00m V9 89 89b 50u M1 11 13 10 10 PIN w=1.0u l=1.0u M0 12 80a 10 10 PIN w=1.0u l=1.0u R_ST2 8 9 500000 R_ST1 22 _net0 5412.45639115052 RL11 11 60 4.35E3 RL12 12 60 4.35E3 Rcm2 25 24 1E-6 RIN3 INNR 2 240 Rcm1 25 23 1E-6 R7 99_a 17 1E-6 R6 99_a 16 1E-6 R11 80 INP 1E-3 RO1 7 8 1E9 RIN1 1 INPR 240 R3 80a 80b 1.2E3 RIN2 INPR INP 240 RCM 84 81 1E3 RIN4 INN INNR 240 RN1 88 _net0 2.579E3 R18 INPa INN 6E9 ** ends TP1282_7MHz_model.MODEL DX D(IS=800.0E-18).model PIN pmos level=3 vto=-0.7 uo=200.0 tox=23.5n nsub=2.53e+16 nfs=1.8e+12 vmax=2.9e+05 eta=0.047 kappa=7.00 theta=0.139 delta=0.89 xj=0.14u rsh=1102.0 ld=0.225u cgdo=2.9e-10 cgso=2.9e-10 af=1.0 kf=2.6e-29 cj=3.1e-04 mj=0.370 cjsw=2.6e-10 mjsw=0.170 pb=0.360.MODEL NIN NMOS KP=8.5E-6 VTO=0.7.ENDS
Amy Luo 回答时间: 2023-10-11 22:25:24 我按照下面文档步骤编译的时候，确实出现了#Line110 is too long的error：
Importing a SPICE NetList into TINA9-TI
我找到E2E英文论坛中类似帖子链接如下，那边的工程师建议寻求DesignSoft support的支持。
https://e2e.ti.com/support/tools/simulation-hardware-system-design-tools-group/sim-hw-system-design/f/simulation-hardware-system-design-tools-forum/1055991/tina-model-compile-error-line-is-too-long?tisearch=e2e-sitesearch&keymatch=%23Line%20is%20too%20long#
如下支持链接：
Since TINA is a DesignSoft/TINA program, questions are handled by using the DesignSoft support page: http://www.tina.com/technical-support/ .
