LMV321IDCKR 当INPUT输入拉高为3.3V时，正常输出为3.3V，异常输出0.19V ,当INPUT输入拉低为0V时，正常输出为0V，异常输出0.14V,测量VCC电压3.36V。LMV连接测试图如下
LMV321: 电压输出异常
Z yingchun 提问时间: 2023-10-11 19:42:45 / 已解决 Part Number: LMV321
如需获得 2个回答
Amy Luo 回答时间: 2023-10-11 20:09:40 您好，
INPUT输入3.3V时已经超出了 LMV321输入共模范围。LMV321在2.7V供电时，输入共模范围是0V ~1.7V，可以估算在3.3V供电时其输入共模范围是0V ~2.3V。超出这个范围，LMV321会工作异常。

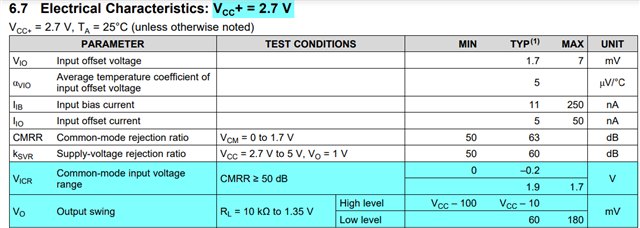

如上datasheet 截图所示，LMV321在单电源供电时，其输出范围到不了0V，距离0V有个gap，具体数值与外接负载有关，大概几十mV到几百mV。
- Z yingchun 回答时间: 2023-10-11 20:27:04
谢谢！
