OPA2348: 运放共模与差模信号，以及运放总输出误差校准设想

各位晚上好，补充一个问题

手册中的对温漂的说明不冲突吗？从表中看有10uV/C的情况 而参数中却只写了4uV 实际应用时候这个温漂需要每个元器件测试确定吗？

可以这么理解，比例运放的工作过程是通过反馈回路动态调节使反向输入电压与同向端电压相等。因此，运放的输入共模电压是Vref电压，差分信号是动态调到0V 的，即V-=V+。

Rns2断开前后，或校准前后假设温度不变，运放的输入Vos不会变，共模电压不会变，即CMRR造成的输出Vos不会变。电源纹波会变（电源纹波随负载改变），因此由电源纹波造成的输出失调电压也会变。即使校准前后电源纹波不变。但是输入失调电流造成的输入失调电压会变，因为接上Rns2后，运放反向输入端的电阻变了。

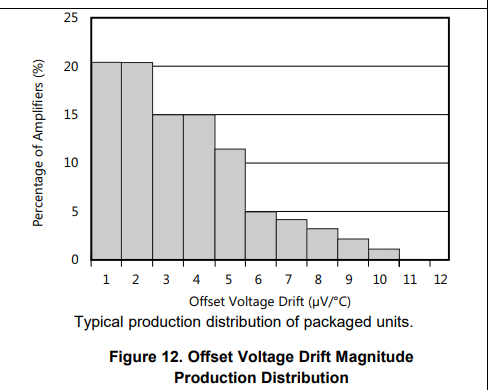

4uV/℃是典型值，Figure 12 给出的每种温漂下的占比。可以看出至少70%（20%+20%+15%+15%）的器件其温漂参数小于等于4uV/℃。其余的是大于4uV/℃，最大温漂是10uV/℃。

我觉着没必要去测，如果其最大温漂产生的误差不满足您的设计要求，您可以换一款低失调低温漂的运放。如果您觉着换一款运放价格比较高的话，您也可以去测温漂。总之都是折中考虑的，那种成本低就选择哪种。

感谢您的答复，在您的帮助下我进步了很多。
