INA226: 循环读取寄存器时出现错误

如上图在最后SDA无法拉低，必须等2ms后才能拉低。

如果把转换时间1.1ms调低，仍无效。

您好，

您这里具体说的是哪个电压寄存器？您是在连续1000次读取转换结果的哪个节点设置的寄存器？寄存器具体设置的是什么？

就是在bus voltage register(0x02)和power register(03)循环的获取，除了calibration register(05)按照电路的实际配置，其它寄存器都是默认配置。 set(02) read set(03) read->set(02) read set(03) read->set(02) read set(03) read..........,这样不断循环，发现会fail在某次的set(02)和read之间，通过逻辑分析仪查看fail在紧接set(02)之后的restart上，SDA数据线不能从高到低切换。

如果是set(02) wait(2ms) read set(03) read->set(02) wait(2ms) read set(03) read->set(02) wait(2ms) read set(03) read..........,按照这样循环，就不会有问题

原始问题中您描述说4ms一个周期，您是怎样保证4ms一个周期的？

我是循环执行读写，没有做其他操作。通过逻辑分析仪看周期是4ms。

1、如果大于4ms，对INA226应该没影响吧

2、如果小于4ms，甚至小于2.2ms，那也可以读到寄存器上一个周期的值。

您说的对。

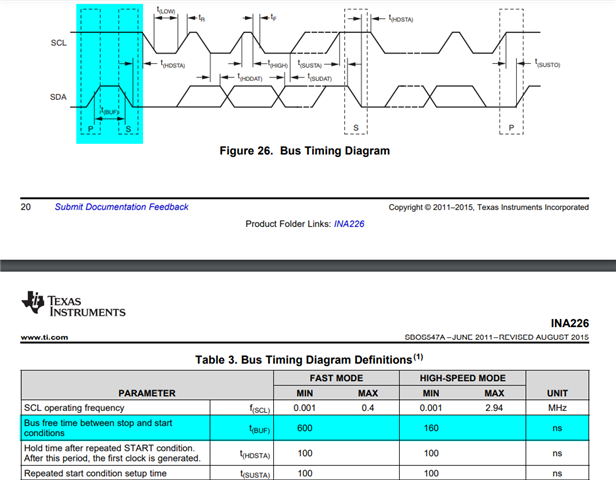

看下STOP和START之间的时间要求是否满足：

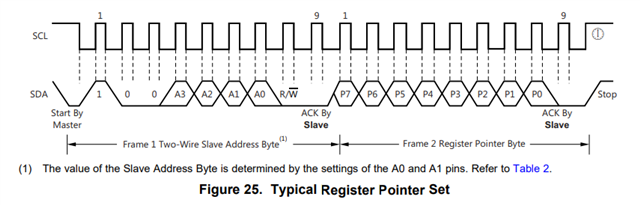

看您所附时序图，是想将Register Pointer设置到03寄存器，如下时序截图：

然后再restart 启动读03寄存器值吗？即restart 开启如下时序：

如果是这样的话，看您时序图，在将Register Pointer设置到03寄存器时，最后并没有STOP信号：

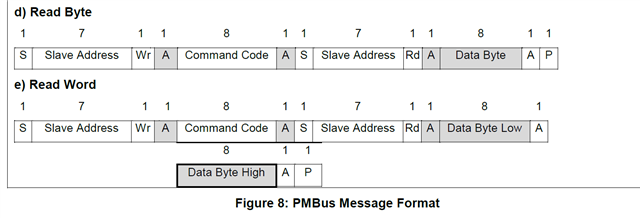

我们是采用上述操作格式，读写在一个命令里面，没有stop。INA226是否支持这种操作模式？

之前也用过你发的分开操作，中间加STOP，但是在1000个循环里面也会有同样错误。

至于STOP和START之间要求，看是ns级别，我们这个指令都在us级别，不会有问题

不确定INA226是否支持这种模式，但是建议您按照INA226 datasheet 中的时序来操作，以免后期出现异常。

您可以抓一个有STOP的异常波形吗？您是否有办法用示波器抓一个异常波形，我想看下SDA无法拉低时，其SCL波形是怎样的？

I2C总线上挂了几个设备？是否其他设备的原因

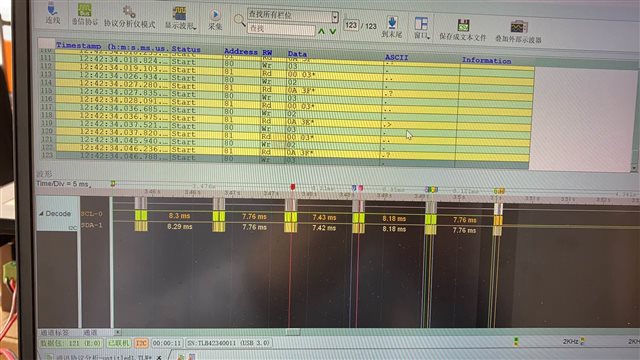

这是我做操纵的整体一个图。可以看到循环之间的间隔在7-8ms.

这是正确时候的波形

这是错误的波形。

都是按照你说的，写和读分开，写后加STOP。图中绿色部分是STOP。最后一个错误就是无法start。I2C总线上还有个电源芯片，应该和其没关系。

您怎样排除了和这个电源芯片没有关系的？

我是把电压芯片的输入电压给断掉了。这个电源芯片不工作。此时测试故障依然存在，跑几百次之后出错。

读出失败的数据发生的位置一样吗？比如说连续读取1000次，每次失败都发生在第700次左右读取？还是说读取失败发生的位置是随机的？

如果是每次发生的位置都差不多，可能与程序有关，建议您仔细检查程序。

如果是发生的位置是随机的，我个人感觉可能与程序关系不大。这种情况建议您在E2E英文技术论坛上咨询资深的英文论坛工程师，看他们是否有更好的排查建议。英文论坛对应子论坛链接：https://e2e.ti.com/support/amplifiers-group/amplifiers/f/amplifiers-forum

我看到您很长时间没有跟进您发布的E2E英文论坛，我认为您的问题已解决：

https://e2e.ti.com/support/amplifiers-group/amplifiers/f/amplifiers-forum/1203752/ina226-an-error-occurred-while-reading-the-registers-in-loop?tisearch=e2e-sitesearch&keymatch=INA226#
