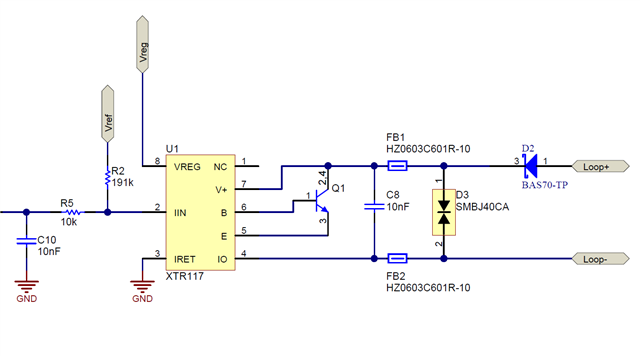

XTR117: 我画的4-20ma图不知是否正确

我想加也给TVS管，可以直接并在10nf电容上是吧？

您好，

STM32电路需要由XTR117的5V VREG供电，您需要确保完整的DAC+XTR电路电流消耗小于4mA。

使用2线电流变送器时，有几个注意事项：

1、在XTR117 两线电流变送器上，IRET电位是完整两线变送器电路的本地接地，其中，DAC或STM32必须由XTR117调节器供电，所有电路必须参考IRET GND。

2、两线电流变送器 XTR+DAC（在这里是STM32）的总电流消耗必须小于4mA，否则变送器输出信号将无法达到4mA的最小刻度输出。

是的。

是的，下面截图是 TIPD126参考设计的截图：

https://www.ti.com.cn/tool/cn/TIPD126

你好，我的系统是stm32由内部锂离子电池供电的，然后有附加的一个功能是输出4-20ma的两线制电流信号。外部的设备只有两根线（VCC，Signal）将电流信号转成电压信号从而读取压力值。这该怎么办了？

我的stm32的电流消耗肯定会大于4ma，这该怎么办了，是不是就不能使用stm32内部的DAC了，必须外加一个DAC并且这个DAC由XTR117供电。能否还有其他办法了

现在有个方案：我内部的锂离子电池产生12V电压给XTR117供电，同时电池给MCU供电，它们的GND接到IRET。然后外部两根线就是电流信号线和GND线。这样可行吗

你好，按照你的建议的话现在最好就是外加一个DAC，由XTR117给DAC供电。但是我的mcu需要和外置的DAC通信。mcu和DAC需要隔离吗？还是说mcu的控制线和GND直接和外置的DAC相连。

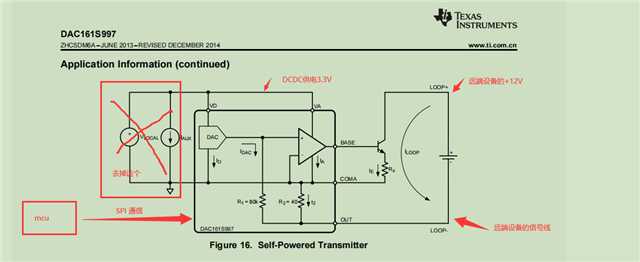

我刚看了一款新品DAC161S997是电流型的。我没看到关于输出电流精度的描述。我设想这样使用这款芯片，不知是不是对的

很抱歉这么晚才回复您，我稍后就看下您的问题

很抱歉，漏掉了您的这个帖子，今天才看到还没有回复。

如果还是使用两线的话，那么只能使用本地电源然后隔离供电了，具体见下面FAQ：

[FAQ] The minimum output current of my 2-wire 4-20mA transmitter is greater than 4mA.

Can I use a 2-wire transmitter with a sensor or microcontroller that uses its own supply?

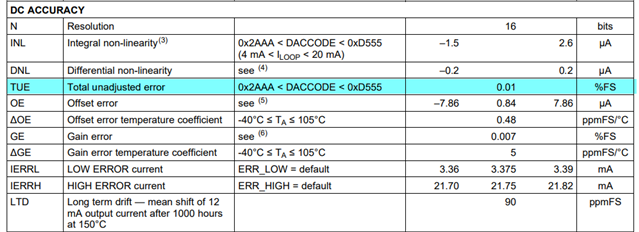

datasheet中关于输出电流精度的描述如下截图，您可以主要看TUE参数：

您可以使用这个芯片，但是这个也是需要加隔离的，您可以参考 DAC161S997EVM  原理图，在其用户指南中有提供：

https://www.ti.com.cn/cn/lit/pdf/snlu146

更多关于4-20mA电流环的应用信息见下面FAQ：

[FAQ] Designing with 4-20mA current loop transmitters (XTRs): FAQ links
