各位TI专家好，
我们有一个信号需要调理然后用于计算时间差。输入信号为重频500 kHz，带宽500 MHz，最小周期为30ns的脉冲信号，信号电压动态范围20-50V。需要把电压范围降到后端设备能接受的范围(LVDS,CMOS)。
看到TLV3801等芯片有着非常低的延迟，但是输入信号的电压受限。针对这种情况在比较器前端应该如何调理？
谢谢！
TLV3801: 关于高速比较器前端信号电压的调理
Donghai YANG 提问时间: 2023-10-10 13:10:07 / 已解决
如需获得 5个回答
Cherry Zhou 回答时间: 2023-10-10 13:33:33您好，我们已收到您的问题并升级到英文论坛寻求帮助，如有答复将尽快回复您。谢谢！
Cherry Zhou 回答时间: 2023-10-10 13:59:55 您好，

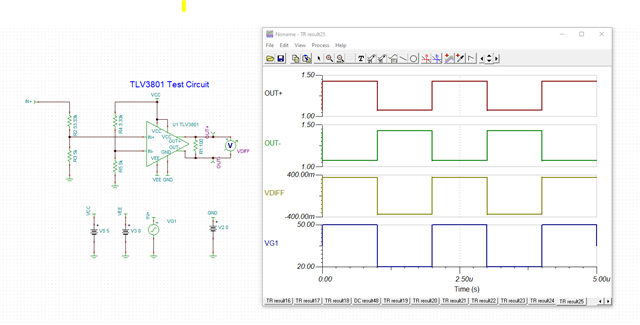

对的，由于 TLV3801的输入电压受到限制，因此需要对输入信号进行分频，使其处于该范围内，这一点可以通过电阻分压器实现。 假设 VCC 为5V 单电源，您可以将输入的下限设置为高于共模范围(1.5V)的下限。 您可以参考以下例子：
https://e2e.ti.com/cfs-file/__key/communityserver-discussions-components-files/14/TLV3801sim.TSC
- Donghai YANG 回答时间: 2023-10-10 14:24:05
您好，
感谢回复。
电阻分压是一个很好的选择，但是对于500 MHz的高带宽脉冲信号，是否会损失过多上升沿的信息？
谢谢！
- Cherry Zhou 回答时间: 2023-10-10 14:42:12
我们跟进给工程师确认下哈。
- Cherry Zhou 回答时间: 2023-10-10 14:59:02
您好，
在高频时，现在存在影响分压的寄生电容。 您可以试着创建一个频率补偿分频器，在该分频器中，您可以将一个电容器与每个电阻并联，然后对其进行微调，使比率成比例并消除极点和零点。 在低频时看起来是一个正常的电阻分压器，但在高频时则是一个电容分压器。
