VIN+正常情况下输入信号是-10~10V,VIN-=-10V，我希望把这个信号变成0~3V后送入F28335 AD口;在我没有接外界输入；在我没有接外界信号的时候，就是VIN+不接，VIN-=-10V，输出Vo是多少？Vo是多少？
INA146: INA146输入信号问题
zhuyunfei 提问时间: 2023-10-10 12:05:22 / 已解决
如需获得 4个回答
Amy Luo 回答时间: 2023-10-10 12:37:03您好，
其他管脚怎么接的？您可以附上电路图吗？另外供电电压是多少？
- zhuyunfei 回答时间: 2023-10-10 13:01:02
High-Voltage, Programmable Gain Difference Amplifier datasheet (ti.com.cn)
第八页 FIGURE 1
- zhuyunfei 回答时间: 2023-10-10 13:34:11
供电电压28V，我还没画这个原理图，不知道能否用

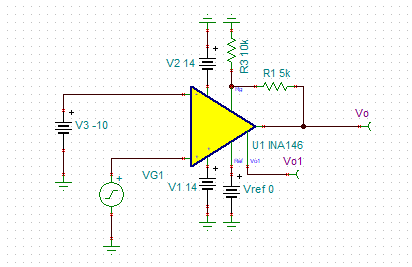

Amy Luo 回答时间: 2023-10-10 13:55:36 FIGURE 1电路如下截图所示，A1运放实现的是将差分输入衰减10倍，即VOA1= (VIN – VIN) 0.1
A2是同向比例放大电路，增益是1 + RG2/RG1
正常情况下当实现
这个功能时，A2运放的增益需是1.5倍，即如下电路（我这里A2同向和反向输入端没有做阻抗匹配）
当VIN+不接悬空时，A1运放相当于反向比例放大电路，增益是-0.1，A2运放的功能不变，因此VIN-=-10V输入时，A1输出是1V，A2输出是1.5V
