有问题。

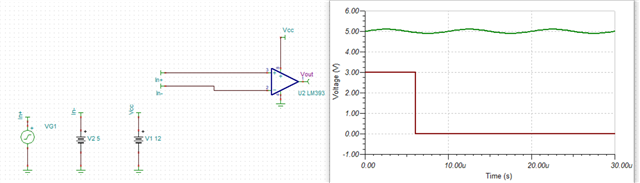

这是LM393P接上拉和不接上拉的仿真；但是在实验中，不接上拉是出不了方波波形的。另外查询了LM393的原理图，采用的是OC输出；照理说不接上拉是不行的。仿真是不是有问题
LM393: 发现LM393仿真模型有问题
qioa chen 提问时间: 2023-10-10 11:31:26 / 已解决 Part Number: LM393
如需获得 3个回答
Amy Luo 回答时间: 2023-10-10 11:57:04 您好，
我如下仿真不加上拉是不能正常输出的：

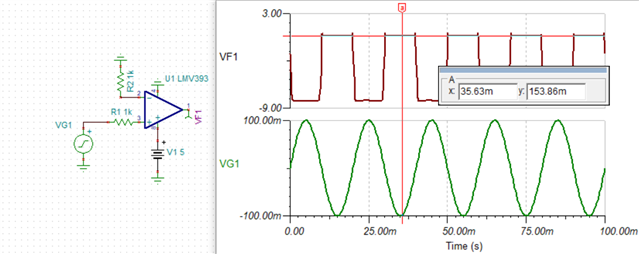

您使用单电源供电，同向输入端通过1k电阻接地，反向输入的是什么信号？看显示5Volts/DIV，输出明显不对。或者您可以附上您的仿真文件我这边具体看下吗
- qioa chen 回答时间: 2023-10-10 12:30:02
您好，如仿真图，比较器反向输入端接的地。LM393.TSC
Amy Luo 回答时间: 2023-10-10 12:56:46 我使用您的仿真文件仿真输出，输出结果也是异常的，最高输出电压是接近0V的：
仔细看了您的仿真结果，输出并没有被拉高，输出方波都是在基准0V电压以下：
另外注意，在LM393单电源供电时，其输入范围最低到0V，如下截图所示：
