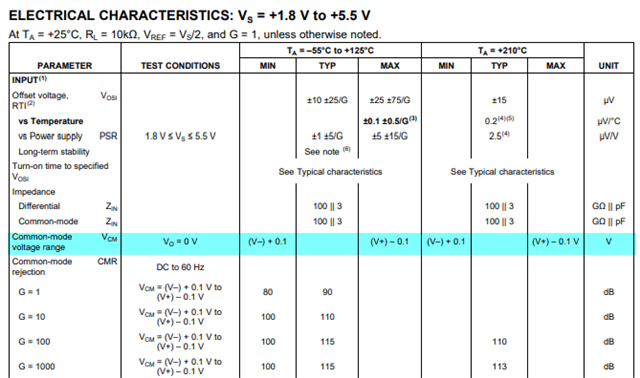

你好！请教一下。我在TI官网上了解到这款INA333-HT差分放大器芯片，他的输入范围是要大于电源负极100mV，这个是强制要求的吗？因为我想把这个放大器连接热电偶，热电偶的电压范围是0到50mA
，如果我直接将热电偶连接到这个差分放大器的输入，这么使用会有什么影响吗？
INA333-HT: 电压输入的最小值必须大于负极100mA吗？
? ? 提问时间: 2023-10-10 10:40:38 / 已解决
如需获得 4个回答
Amy Luo 回答时间: 2023-10-10 11:11:02
Amy Luo 回答时间: 2023-10-10 11:30:48下面热电偶资料应该对你有帮助：
https://www.ti.com/lit/ml/slyp161/slyp161.pdf
https://www.ti.com/lit/an/sbaa354/sbaa354.pdf
使用 ADS1118 进行精密热电偶测量
另外注意 INA333-HT datasheet中Figure 36. Providing an Input Common-Mode Current Path

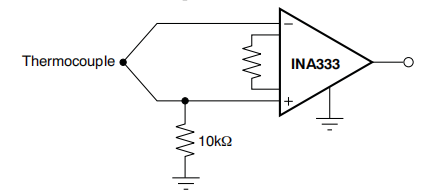

? ? 回答时间: 2023-10-10 12:02:07 感谢你的回复，但是我测试了一下，放大器应该是可以工作的，并没有单纯输出对地或者对电源饱和输出。然后我看到INA333-HT手册中有用热电偶举例，正如上面你的回复中的最后一句话，说是要一个偏置电流，那是否这样接就可以。
- Amy Luo 回答时间: 2023-10-10 12:34:21
不知道您的电路具体是怎样接的，您测试时放大器输出正常时，是否同时测量输入端的信号，输入端的信号在0~100mV时输出也正常吗？
这里说的是需要为仪表运放的输入偏置电流提供一个至地的返回路径，因为仪表运放的输入阻抗极高，如果没有偏置电流路径，输入将浮动到超过仪表运放的输入共模电压范围，输出将会饱和。可以按照datasheet figure36 接。
