以OPA2990为例，电路如下图，增益为6。
仿真显示：负载电流和运放的供电电流成正比，当负载电流为1.2mA时，运放供电电流为2.32mA。
请问，除了仿真的方法以外，还有其他方法可以计算出运放供电电流是多少吗？
OPA2990: 请问如何理论计算运放的vcc供电电流是多少
user5121988 提问时间: 2023-10-10 06:12:46 / 已解决
如需获得 1个回答
Amy Luo 回答时间: 2023-10-10 06:42:26 您好，
输出电流您应该测量运放输出端，即增益电阻和反馈电阻也会消耗功率的，这里输出12V，电阻和是12K，因此输出电流和反馈回路消耗总电流是2.2mA。

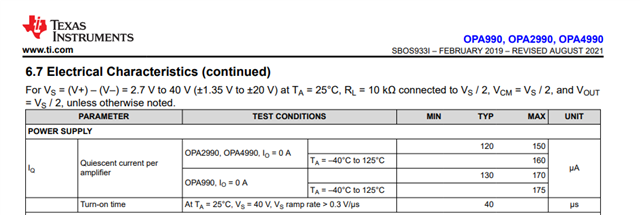

运放还有静态功耗，如下截图所示，典型值为120uA，这样总的电流是2.2mA+0.12mA为2.32mA。
运放输出负载功率Po是12V*1.2mA,输入功率Pin是18V*2.32mA，差值是被电路消耗了，被反馈回路消耗的是12V*1mA，运放静态消耗是18V*0.12mA，运放一般是推挽输出，被运放输出上管和下管消耗的功率是(18V-12)*(1.2mA+1mA)。总的功率是守恒的。
