LOG2112A双通道测试时，电压差异非常大，A通道输出1.2V，B通道就只有50mV，单独焊接第一通道：输出电压为-3.358V
单独焊接第二通道：输出电压为-3.063V。有没有什么解决方法，有没有其它芯片能满足设计。
.
LOG2112: 两路输出电压比较差异大
ming wen 提问时间: 2023-10-09 20:27:33 / 已解决 Part Number: LOG2112
Other Parts Discussed in Thread: LOG114
Other Parts Discussed in Thread: LOG114
如需获得 11个回答
Amy Luo 回答时间: 2023-10-08 20:08:40您好，
建议您检查下焊接是否存在问题，同时先看VLOGOUT的输出是否正常，VO3的输出待VLOGOUT的输出正常后再看。
您输入的电流具体是什么信号？幅值范围和频率是什么？电路图我下周一会详细看下
- ming wen 回答时间: 2023-10-08 20:30:49

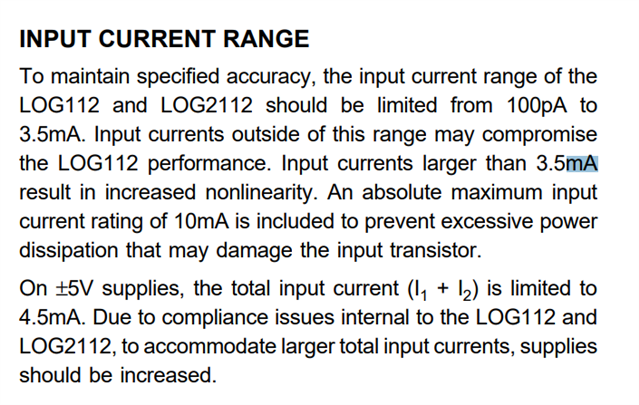

Amy Luo 回答时间: 2023-10-08 21:00:18 您好，LOG2112不能输入这么大的电流，最大到3.5mA：
- ming wen 回答时间: 2023-10-08 21:25:01
- Amy Luo 回答时间: 2023-10-08 21:55:03
具体是指哪个典型电路？您可以使用电流源输入吗？接线短一些，以避免引入干扰。同时测试输入的电流建议先使用几百uA级的，因为如果有干扰，电流太小就会被噪声淹没。
- ming wen 回答时间: 2023-10-08 22:11:54
- ming wen 回答时间: 2023-10-08 22:34:47
电路图设计上有没有问题，怎么解决电路双路一致性的问题，电路需要更改吗？
搜索
复制
- Amy Luo 回答时间: 2023-10-08 23:07:34
输入 60-150nA这个范围内的电流是没问题的，电路图我还没仔细看，您画的这个电路图不太易读，我需要抽些时间仔细看看，若给您造成不便很抱歉
另外，关于双路一致性的问题，如上所述，因为是小电流很容易被干扰，所以这个与PCB Layout很相关，需要在PCB Layout多注意。
- ming wen 回答时间: 2023-10-08 23:28:37
麻烦您看一下电路图 ，有需要更改的地方吗？或者其他的解决方法。
搜索
复制

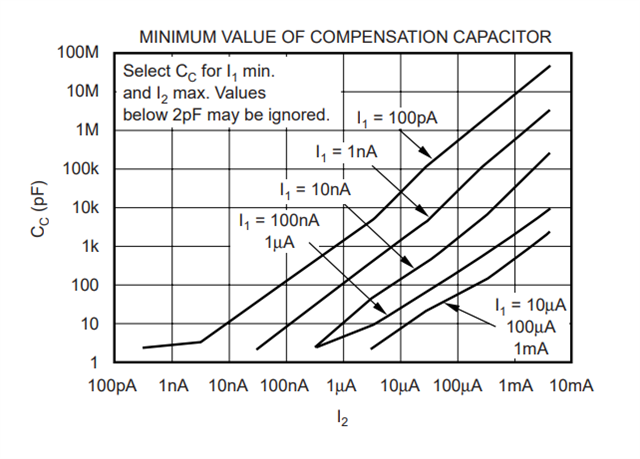

Amy Luo 回答时间: 2023-10-08 23:46:33 I2设置60nA，根据您的输入范围60nA-150nA，补偿电容Cc根据下面曲线无法选值，建议您将参考电流I2设置的大一些，比如10uA或100uA，这样Cc可以选100pF左右的值或1kpF左右的值：
建议去掉C9和C21，值选择的不合适可能会引起电路不稳定。
