现在有两路方波电压信号，一路是10-0，一路是0-10，两路信号分别由H桥的左半桥和右半桥产生，相位差半个周期，占空比都为50%。
想利用LM358设计一个减法电路，将输入的两路信号变为10V的交流电压输出，供电电压为12V，单电源供电，电阻使用的是0805封装，阻值为1K。
原理图如下，为何实际无法产生10V的交流电呢？使用万用表测试大约只有1V，2V这样。
LM358: 使用该芯片设计了一个差动放大电路，却无法实现预定功能？
Lucky-Chen 提问时间: 2023-10-09 20:03:15 / 已解决
如需获得 15个回答
Amy Luo 回答时间: 2023-10-08 19:40:53您好，
这两个输入信号做减法，输出应该是±10V，单电源供电无法输出-10V，而且您使用的是万用表测量，万用表测量的是有效值。建议您使用双电源±12V供电，这样可以输出±10V方波信号。
Lucky-Chen 回答时间: 2023-10-08 20:00:17 感谢回复。

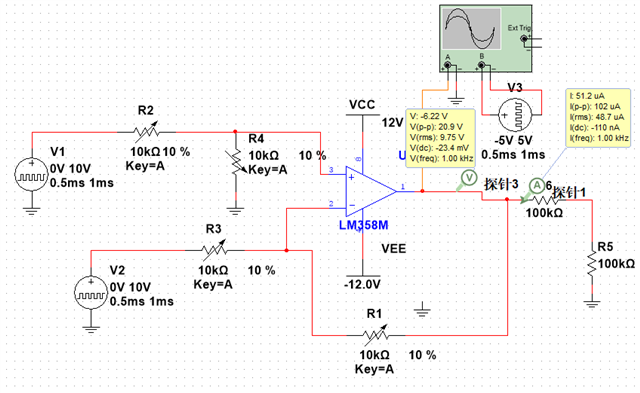

我重新搭建了一个仿真，如下图。

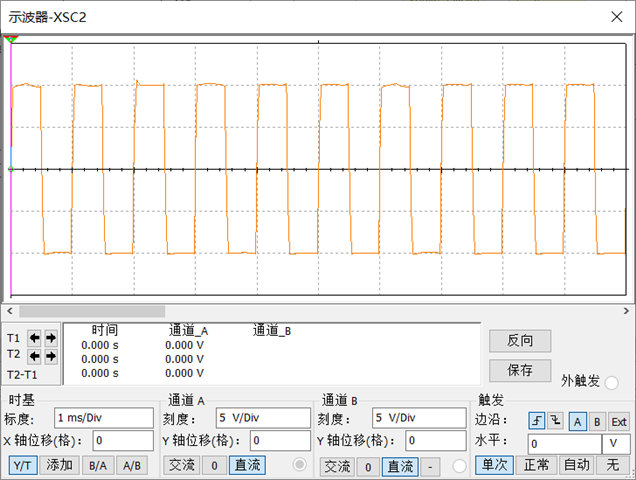

以及实际的波形图
发现有较为明显的上升下降过程，这一过程与什么参数有关呢？如果我想改进应该如何进行优化？
同时，在达到峰值以后，有时会出现明显的抖动，这是加了TVS管以后的情形，没加TVS管抖动的会更加剧烈。请问有优化的方案吗？
- Amy Luo 回答时间: 2023-10-08 20:18:46
您测试时负载是什么呢？

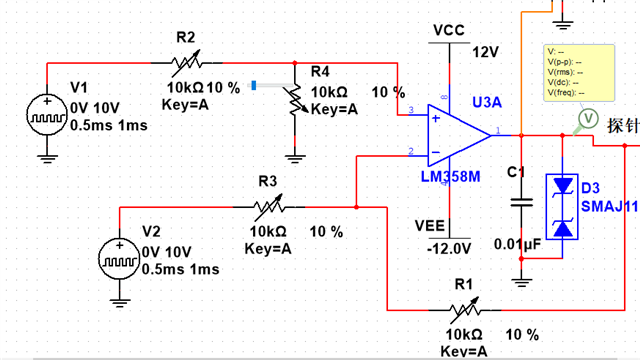

电路图中不建议加C1，运放驱动容性负载的能力是有限的，不建议人为加容性负载C1，否则的话可能会引起电路稳定性的问题。
您可以附上测量波形吗？同时告知测量时其负载是什么？
Lucky-Chen 回答时间: 2023-10-08 20:47:20 我测试的负载是两个100K的电阻。下面是去掉电容和TVS管的电路图。
电容C1我的想法是用于去耦的，下面的是去掉电容C1后的测量波形图
这是去掉电容C1和TVS管以后出现的波形图，有很大的波动。
以上波形测试的负载都是两个串联的100k电阻。
请问有优化的方案吗？
- Amy Luo 回答时间: 2023-10-08 21:06:22
很抱歉，图片没有显示，也就是说负载是200K对地电阻？您示波器探头校准了吗？示波器测量其他正常方波效果怎样？可以正常显示吗？
我感觉输出应该可以正常显示，不该有异常，因此想让您先看下示波器探头是否有问题
Lucky-Chen 回答时间: 2023-10-08 21:31:49 你好，这是电路图，能否正常显示？
我在B通道接了一个方波信号，可以正常显示，波形图如下：
- Amy Luo 回答时间: 2023-10-08 21:48:50
输出不应该有异常，您可以同时测量两输入信号和输出信号吗？对比下输出异常时输入信号是怎样的？很可能是输入异常导致的输出异常
Lucky-Chen 回答时间: 2023-10-08 22:21:26 我用示波器测量了两个输入信号和输出信号，如下图，电路图是去掉电容C1和TVS管的情况，之前的回答已经给出。
为了方便观察，我将两个信号上下平移了，两个输入信号波形正常，输出信号也就是橙色的，偶有尖峰，有时波动很大。
- Amy Luo 回答时间: 2023-10-08 22:44:52
我想确认下，上述波形您是仿真得出的还是实际电路板测量出的？
- Lucky-Chen 回答时间: 2023-10-08 23:03:10
是仿真得出的，用的是Multisim
- Amy Luo 回答时间: 2023-10-08 23:34:07

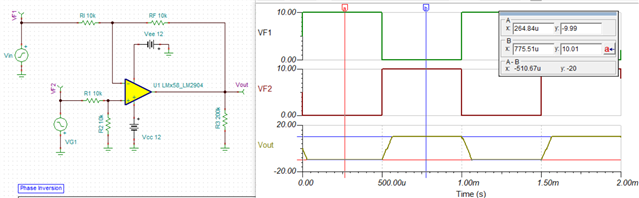

感谢反馈，我感觉您的仿真有问题，我明天会用TINA搭建上述电路进行仿真，看是否有同样现象。
很抱歉，今天是节假日，不能给您有效反馈。
Amy Luo 回答时间: 2023-10-08 23:53:53- Lucky-Chen 回答时间: 2023-10-09 00:10:43
感谢答复，我猜测是仿真软件的问题。
另外，我想请问lm358输出的电压上升下降时间与什么参数有关呢？
- Amy Luo 回答时间: 2023-10-09 00:36:10
与运放的压摆率SR参数有关，这个参数表明了运放输出信号的最大变化速度，但是实际还与负载有关。
- Lucky-Chen 回答时间: 2023-10-09 00:54:29
感谢解答!
