第一张图是恒流源的原理图，第二张图片是我用Multisim仿真的波形，仿真结果是：运放出来的波形失真严重，mos的源极电流也失真很严重，而且底部截止失真了，请问这是为什么？
LM358: 用LM358P 和 IRF631搭建了一个恒流源，预计效果是输入1Vp 30KHz的正弦波，输出的是0.1mA幅度 30KHz的正弦波，但是仿真发现IRF631输出的电流波形失真了
YingYan Liu 提问时间: 2023-10-09 19:15:01 / 已解决
如需获得 6个回答
Amy Luo 回答时间: 2023-10-08 19:05:18 您好，
上面的参数应该是输出0.1A或者100mA，而不是0.1mA；

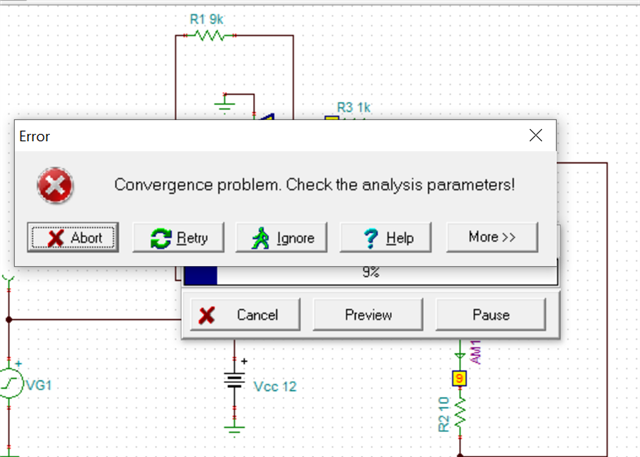

不知道为什么我使用您的电路搭建TINA仿真电路，一直不能仿真，弹出如下error，我想应该是哪里参数不对造成的，我再仔细看下您的电路
Amy Luo 回答时间: 2023-10-08 19:30:23您好，我没有 IRF631的仿真模型，因此无法使用IRF631进行仿真，但是我看了IRF631 datasheet ，它属于大功率器件，在小电流小工作电压下的参数datasheet都没有给出，因此这里不建议使用像IRF631大功率器件。
这里建议使用BJT三极管，选用BJT时注意下工作频率满足要求。我使用的TINA仿真，随便找了个三极管模型仿真此电路，在低频下是可以正常工作的。
- YingYan Liu 回答时间: 2023-10-08 19:48:30
如果输入是2.5V 40khz的正弦波，那么通过运放和三极管，能产生250mA 40KHz的正弦波并且不会失真吗？？
- Amy Luo 回答时间: 2023-10-08 20:07:43
我认为这里主要考虑的是BJT三极管的选择，选择的三极管可以工作在这个频率下。
运放在 40KHz下的带宽是够的，另一个是VCC有输出这么大电流的能力。
- YingYan Liu 回答时间: 2023-10-08 20:24:44
可以给我推荐一个符合要求的三极管吗？
- Amy Luo 回答时间: 2023-10-08 20:53:40
很抱歉，TI 没有BJT产品，无法向你推荐相应的产品，您可以去别家厂商选择
