1.用opa4340搭建高阻采样电路，目前发现PCS内的交流继电器两侧的电压采样差异效果差异很大。如下图所示，这是DSP的采样波形记录。可以看到电网侧采样波形畸变较大，波形上有很多坑。逆变器侧波形比较平滑。
该问题造成PCS运行电流畸变，没有操作IGBT运行时，没有干扰；
2.采样板的地和电容中点用1Ml连接的；
3.请问有哪些可能会导致这些干扰；
OPA4340: opa4340高阻采样电路受到干扰
pan yu 提问时间: 2023-10-07 20:55:15 / 已解决 Part Number: OPA4340
Other Parts Discussed in Thread:
Other Parts Discussed in Thread:
如需获得 4个回答
Amy Luo 回答时间: 2023-10-07 21:24:33您好，
很抱歉没有明白您的应用情况，请澄清以下几点：
1、关于两个波形，电网线电压采样值和逆变线电压采样值分别是采样的哪里的信号？采样电路是否一样？都是使用opa4340搭建的采样电路吗？
2、上面两附图波形分别对应附图中交流继电器两侧的电压采样吗？
3、
您的意思是上述电网线电压采样异常可能与IGBT的运行有关？或者您这里想表达什么意思？
4、
您可以附上完整的电路图吗？
您是否有办法测量opa4340输入端的信号波形？看下电网线电压采样值中的干扰是来自信号源还是opa4340后端输出信号链？
- pan yu 回答时间: 2023-10-07 21:51:39
您好，1.采样电路一样，继电器左侧是逆变侧采样，右侧是电网侧采样；2.继电器闭合以后，IGBT逆变，继电器两侧的软件读出采样值不一样，如上面的软件录波；3.是的，电网线电压采样异常可能与IGBT的运行有关，电网侧采样的波形上面叠加的干扰是28KHZ；和IGBT动作频率很像；示波器量输入端波形一致，怀疑是采样路径受到干扰。

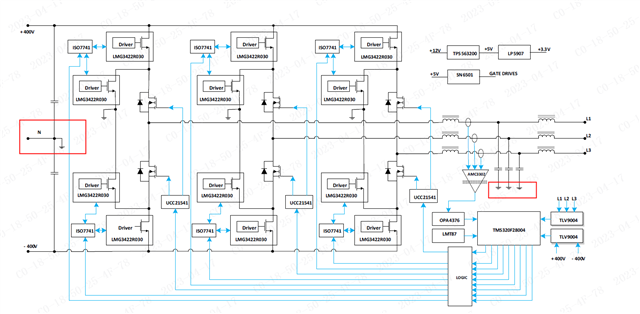

pan yu 回答时间: 2023-10-07 22:09:24 1.您好，电路框图tida-010210差不多，不过我们输出滤波电容没有接直流电压中点，2.c13我们贴的1M电阻；3.我们的逆变拓扑是NPC-1结构。
- Amy Luo 回答时间: 2023-10-07 22:28:15
很抱歉，我不懂IGBT逆变，如果是IGBT逆变对电网线电压产生干扰，建议您在“电源管理”版块发帖，请电源工程师为您提供帮助。
发帖时请注意“器件型号”请填写为电源类产品型号，不要填写像 OPA4340运放类型号，要不然帖子可能还会转到信号链里的论坛版块。
