XTR115: XTR115: 2线制的无源的4-20mA的电流环输出电路工作不正常,请TI工程师尽快给出个方案解决

avatar anjian an 提问时间: 2023-10-07 17:04:37 / 已解决
Part Number: XTR115

我是输出的4个通道,当一个通道输出调整时,比如给10ma ,其它的通道也有相应的变化,就是类似这样的干扰问题? 如您给的解决方案,每个24V加隔离器件,有推荐的方案吗?现场的情况是多变送器用同一个电源。还有其它的方案解决这个问题吗?


如需获得 XTR115 等器件的更多信息,请点击链接或 点击此处 联系在线客服!

7个回答
  • avatar Amy Luo
    回答时间: 2023-10-07 17:24:56

    您好,

    周一我将细看您的问题

  • avatar anjian an
    回答时间: 2023-10-07 17:48:00

    您好,这个问题如何解决?

  • avatar Amy Luo
    回答时间: 2023-10-07 18:14:11

    给我一些时间我查找一下资料,看有什么解决方案

  • avatar anjian an
    回答时间: 2023-10-07 18:30:51

    您好,现在有什么方案能解决这个问题,或是别的可替代的芯片方案??

  • avatar anjian an
    回答时间: 2023-10-07 18:49:09

    这个问题您那面查的怎么样了?我们这边非常着急

  • avatar Amy Luo
    回答时间: 2023-10-07 19:09:06

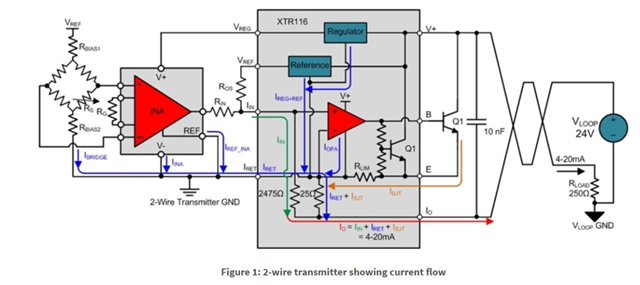

    XTR115前面输入需要隔离,即一个MCP4822不能同时驱动两路XTR115,也就是说XTR115的3脚是浮地,需要每个DAC驱动一路XTR115。

    关于每通道的24V供电,我在考虑是否需要隔离,这一点我需要再确认下。

    多通道 2线制电流环的帖子您可以看下:

    1、https://e2e.ti.com/support/amplifiers-group/amplifiers/f/amplifiers-forum/258994/re-two-xtr116-with-non-isolated-power-supply?tisearch=e2e-sitesearch&keymatch=XTR115%2525252520isolate#

    2、https://e2e.ti.com/support/amplifiers-group/amplifiers/f/amplifiers-forum/770520/xtr115-multiple-4-20ma-loops-with-same-loop-gnd/2849388?tisearch=e2e-sitesearch&keymatch=XTR115%25252525252520isolate#2849388

    3、https://e2e.ti.com/support/amplifiers-group/amplifiers/f/amplifiers-forum/770353/xtr116-incorrect-reference-voltage-and-malfunctioning-4-20ma-output-driver/2849472#2849472

    4、https://e2e.ti.com/support/amplifiers-group/amplifiers/f/amplifiers-forum/700156/xtr116-an-issue-about-using-2-channel-4-20ma-active-loop-based-on-xtr116

  • avatar Amy Luo
    回答时间: 2023-10-07 19:36:01

    我理解的是24V那端应该不需要隔离,只要每个XTR115的Io(4~20mA输出线路)是单独到Rload到GND就可以,看您的应用是这样连接的。

    关于您的应用最主要的问题是每个XTR115输入端需要隔离,每个4~20mA需要一个DAC,这样需要4片DAC,DAC可以使用XTR115的VREG供电。上面所附链接都是多通道2线电流环的应用,您可以具体看下,您可以从中找到解决方法。
