使用AMC1302时，AMC1302的失调电压达到2.8mV,影响了其后端的信号处理电路，观看手册Vos典型值仅为2.5uV，如果乘以增益41，也就0.1mV，实测6个PCB板的输出失调电压都为2.8V，就算失调电压都达到手册所写的50uV,但是也不可能6个板子都处于最坏的情况吧。很困惑。原来也使用过AMC1302但也是没有达到这么大的失调电压。
AMC1302: AMC1302失调电压过大，怎么回事。
fenghao sanli 提问时间: 2023-10-07 15:53:16 / 已解决
如需获得 8个回答
Amy Luo 回答时间: 2023-10-07 16:14:41您好，
您是怎样测量的输出失调电压达到了2.8mV？测试电路和输入信号是怎样的？
输出失调电压还与PSRR、CMRR、输入失调电流等参数有关，具体见链接：https://e2echina.ti.com/support/amplifiers/f/amplifiers-forum/20238/-part10-dc-error
所以还请附上您的测试电路和供电电压的纹波信息。

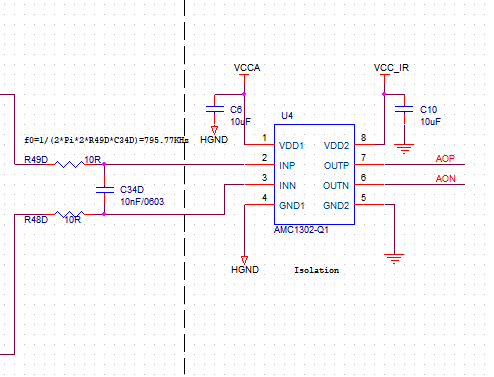

fenghao sanli 回答时间: 2023-10-07 16:34:27 测量电路为R49D,R48D前端加入一个测量电阻，且有输入共模电压为100R与1.5k电阻的分压，共模电压大致为0.3125V。直接使用万用表测量AMC1302的输出端电压，测量AMC1302的失调电压并没有信号输入。供电电压都为5V。

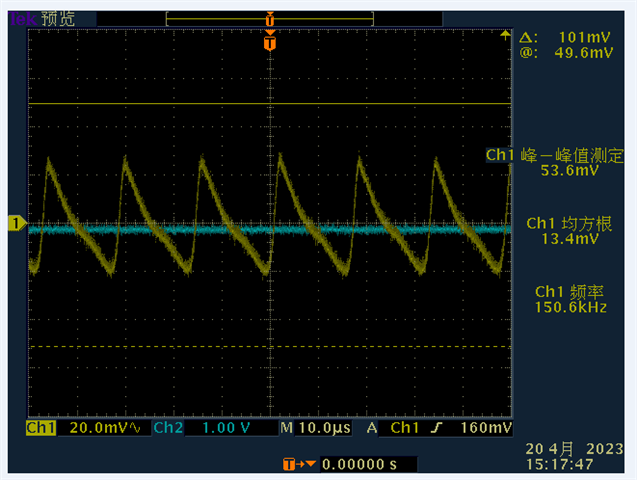

fenghao sanli 回答时间: 2023-10-07 16:59:32 第一张图为VCC_IR纹波，第二张图为VCCA的纹波测试图
- fenghao sanli 回答时间: 2023-10-07 17:22:36
经过测试，发现是AMC1302输入端存在一个0.072mV的差分电压存在，导致AMC1302输出近2.8mV的零漂。开始怀疑是共模输入电压存在导致的，但是将R32D不焊，经过R29D短接到地，测量AMC1302的输入端仍然存在0.072mV的差分电压，不知为何存在这个差分电压。。。。。
- Amy Luo 回答时间: 2023-10-07 17:42:55

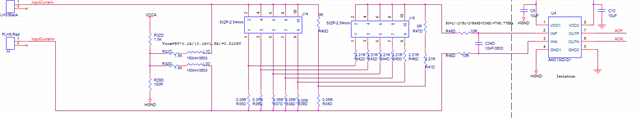

我没看明白AMC1302前端 R49D,R48D是怎样与R32D和R29D这个电路连接的，您可以给出它们的完整连接电路图吗？
fenghao sanli 回答时间: 2023-10-07 18:01:03 画PCB时，是不是需要将两个共模电压的走线长度一致，且走线路径距离到AMC1302的输入端尽可能的短，才能减小这个莫名而来的差分输入电压
- Amy Luo 回答时间: 2023-10-07 18:19:00
是的，两输入线路还需尽可能的匹配，否则线路上耦合的干扰会转化成AMC1302的差分输入。
- fenghao sanli 回答时间: 2023-10-07 18:42:04
嗯 好的 我修改一下我的PCB layout
